รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กคาร์บอนต่ำรีดร้อน | ความแข็งแรงของผลผลิตวัตถุดิบ: | 235Mpa |
|---|---|---|---|
| เส้นผ่านศูนย์กลางนอกม้วน: | ≤Ф1600 มม | เส้นผ่านศูนย์กลางภายในของขดลวด: | Ф508มม |
| ความกว้างของแถบ: | ≤250มม | ความหนาของแถบเหล็ก: | 1.5~2.5มม |
| น้ำหนักม้วนเดียว: | ≤2500กก | สายการผลิตครอบคลุมพื้นที่: | 25000X3000X1800 |

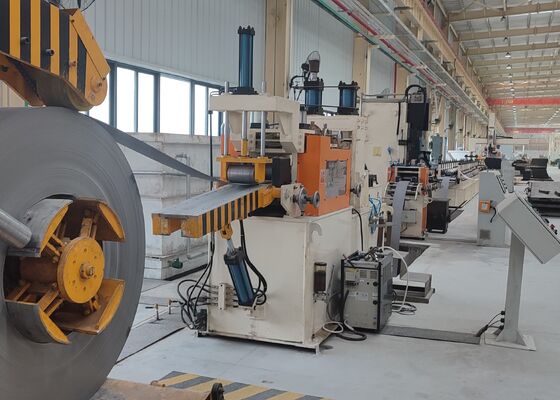

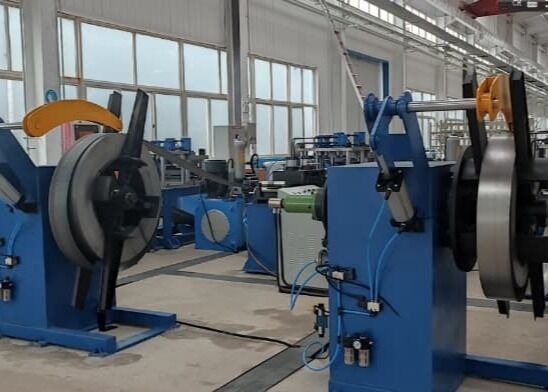

235Mpa ความแข็งแรงของวัสดุ ความแข็งแรงของวัสดุ เครื่องปรับปรุงอัตโนมัติพริ้วมือแสงอาทิตย์ ≤ 250mm ความกว้างของเส้น
การนําเสนอสินค้า
สายการผลิตอัตโนมัติสําหรับการเจาะและการปรับปรุงสรรพพลังแสงอาทิตย์สามารถบรรลุแผ่นเดียวเดิมของหลายกระบวนการ การผลิตที่ไม่หยุดยั้งการตัดเชือกในการผลิตต่อเนื่องครั้งเดียวสายการผลิตมีความเร็วการผลิตที่สูง การผลิตการผลิตในสายและการผลิตแบบต่อเนื่องใช้งานง่าย และใช้แรงงานน้อยกว่า.
การจัดทําสินค้า
| วัสดุ | โลหะคาร์บอนต่ําม้วนร้อน |
| ความแข็งแรงของผลผลิตของวัตถุดิบ | 235Mpa |
| กว้างนอกของโค้ล | ≤Ф1600 มม. |
| กว้างภายในของโค้ล | Ф508mm |
| ความกว้างของเส้น | ≤ 250 มม |
| ความหนาของแผ่นเหล็ก | 1.5 ~ 2.5 มิลลิเมตร |
| น้ําหนักลําเลียงเดียว | ≤ 2500 kg |
| สายการผลิตครอบคลุมพื้นที่ | 25000X3000X1800 |
หมายเหตุ: การออกแบบชนิดของแผ่นต้องมีการลงนามและยืนยันจากผู้ซื้อและผู้ขาย
กระบวนการผลิต
สายการผลิตดําเนินการตามกระบวนการทางเทคโนโลยีดังต่อไปนี้: เปิดลวด→การปรับระดับ การให้อาหาร servo→การเจาะ→การสร้างแบบเย็น→การตัดไฮดรอลิก→การปล่อย
การจัดตั้งและการทํางานของหน่วย
เครื่องตัดเชือกแบบไฮดรอลิก 1 ชุด
วัตถุ ประสงค์: เพื่อ ตัด ส่วน ที่ ตัด ไป ถึง ความ ยาว ที่ จําเป็น
โครงสร้าง: ส่วนประกอบหลักประกอบด้วยกรอบ shear, ตัด die, ระบบไฮดรอลิกและส่วนประกอบอื่น ๆ
เครื่องมือตัด: ทั้งหมด 3 ชุด
วัสดุของมีด: Cr12MoV (ความแข็งหลังการดับคือ HRC58 ~ 62)
ระบบไฮดรอลิก 1 ชุด
การใช้งาน: ให้พลังงานสําหรับเครื่องเจาะและเครื่องตัด
โครงสร้าง: โครงสร้างการรวมของปั๊มและสะสมถูกนํามาใช้ และความเร็วของการกระแทกและการตัดเป็นเร็ว ซึ่งดีขึ้นความเร็วของสายการผลิตเครื่องทําความเย็นด้วยอากาศใช้ในการ dissipate ความร้อนเพื่อตอบสนองความต้องการการผลิตภายใต้ภาระหนักสูงและอุณหภูมิสูงระบบไฮดรอลิกเป็นระบบไฮดรอลิกที่รวดเร็ว เหมาะสําหรับการเจาะความเร็วสูง, การม้วนรูและการตัดเส้นการผลิตโค้งเย็นส่วนประกอบไฮดรอลิกหลักนํามาใช้ผลิตภัณฑ์ของปักกิ่ง Huade.
ส่วนประกอบหลักคือ: ปั๊มน้ํามัน, มอเตอร์, วาล์วไฮดรอลิก, วาล์วโซเลนอยด์, เครื่องกรองและถังน้ํามันไฮดรอลิก
ระบบไฮดรอลิกใช้เครื่องกรอง และความสะอาดของน้ํามันได้รับการรับประกันถึงเกรด 6-8
ความดันระบบไฮดรอลิก: 22Kpa
พลังงานระบบไฮดรอลิก: 15kw
หน่วยควบคุมไฟฟ้า 1 ชุด
เส้นทางทั้งหมดนํามาใช้โหมดควบคุมมนุษย์-เครื่องจักรรวม PLC และจอสัมผัส ปริมาตรการนิยาม, ปริมาตรปริมาณและระบบของชิ้นส่วนสามารถตั้งค่าผ่านจอสัมผัสชุดหลายชุดของคําสั่งการใช้งานสามารถถูกเก็บไว้ในเวลาเดียวกัน. ระดับการอัตโนมัติสูง มีฟังก์ชันเตือนในกรณีที่เกิดความผิดปกติในสายการผลิตและการทํางานของสายการผลิตทั้งหมดสามารถติดตามผ่านระบบควบคุม. หลังจากปิดไฟฟ้าหรือปิดภาวะผิดปกติ, มันสามารถดําเนินการตามปารามิเตอร์การทํางานที่กําหนดไว้ก่อนหน้านี้
เครื่องปั้นม้วน 1 ชุด
การประยุกต์ใช้: ใช้ในการทําให้รูปร่างแผ่นเสร็จที่ต้องการเป็นรูปร่างอินเตอร์เฟซสุดท้ายที่ต้องการผ่านกระบวนการบิดม้วน
เมื่อเปลี่ยนผลิตภัณฑ์ที่มีคุณสมบัติที่แตกต่างกัน ต้องเปลี่ยนเพียงส่วนหนึ่งของเครื่องระยะ
โครงสร้าง: หน่วยการปรับปรุงใช้ rack อิสระ (รูปแบบ torii) มอเตอร์, การขับเคลื่อนการส่งเครื่องลด. รอลเลอร์การปรับปรุงถูกออกแบบโดยโปรแกรมมืออาชีพวัสดุนี้ทําจากเหล็ก Cr12 คุณภาพสูงความแข็งแรงหลังจากการดับคือ HRC58 ~ 62 พื้นผิวของม้วนถูกเคลือบหลังการเสร็จสิ้น.ม้วนมีความแม่นยําสูงและอายุการใช้งานยาวนาน
หม้อล่างถูกขับเคลื่อน และหม้อบนและล่างใช้เกียร์ซินโครนสําหรับการผ่านที่จําเป็น
หมึกภายนอกของช่องโค้งเป็นด้านซ้าย (แกนด้านล่าง) และด้านขวา (แกนด้านบน)
| วัสดุท่อ | เหล็กเหล็ก |
| วัสดุม้วน | 45, เหนื่อยและกระชับความแข็ง HRC42 ~ 45 |
| ปริมาตร: การปรับปรุงการผ่าน | 16 ใบผ่าน |
| กว้างของแกนของเครื่องปั้น | φ70mm (ขึ้นอยู่กับการออกแบบสุดท้าย) |
| พลังงานของมอเตอร์ | ประมาณ 22KW (ขึ้นอยู่กับการออกแบบสุดท้าย) |
| ความเร็วเส้นสูงสุด | 5 ~ 20m / นาที |
