การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กคาร์บอนต่ำรีดร้อน | ความแข็งแรงของผลผลิตวัตถุดิบ: | 235Mpa |
|---|---|---|---|
| เส้นผ่านศูนย์กลางนอกม้วน: | ≤Ф1600 มม | เส้นผ่านศูนย์กลางภายในของขดลวด: | Ф508มม |
| ความกว้างของแถบ: | ≤250มม | ความหนาของแถบเหล็ก: | 1.5~2.5มม |
| น้ำหนักม้วนเดียว: | ≤2500กก | สายการผลิตครอบคลุมพื้นที่: | 25000X3000X1800 |
รุ่น BPF250 Solar Bracket Punching Forming CNC Production Line สําหรับสแตนเลสคาร์บอนต่ําที่ม้วนร้อน
การนําเสนอสินค้า
สายการผลิตอัตโนมัติสําหรับการเจาะและการปรับปรุงสรรพพลังแสงอาทิตย์สามารถบรรลุแผ่นเดียวเดิมของหลายกระบวนการ การผลิตที่ไม่หยุดยั้งการตัดเชือกในการผลิตต่อเนื่องครั้งเดียวสายการผลิตมีความเร็วการผลิตที่สูง การผลิตการผลิตในสายและการผลิตแบบต่อเนื่องใช้งานง่าย และใช้แรงงานน้อยกว่า.
การจัดทําสินค้า
| วัสดุ | โลหะคาร์บอนต่ําม้วนร้อน |
| ความแข็งแรงของผลผลิตของวัตถุดิบ | 235Mpa |
| กว้างนอกของโค้ล | ≤Ф1600 มม. |
| กว้างภายในของโค้ล | Ф508mm |
| ความกว้างของเส้น | ≤ 250 มม |
| ความหนาของแผ่นเหล็ก | 1.5 ~ 2.5 มิลลิเมตร |
| น้ําหนักลําเลียงเดียว | ≤ 2500 kg |
| สายการผลิตครอบคลุมพื้นที่ | 25000X3000X1800 |
หมายเหตุ: การออกแบบชนิดของแผ่นต้องมีการลงนามและยืนยันจากผู้ซื้อและผู้ขาย
กระบวนการผลิต
สายการผลิตดําเนินการตามกระบวนการทางเทคโนโลยีดังต่อไปนี้: เปิดลวด→การปรับระดับ การให้อาหาร servo→การเจาะ→การสร้างแบบเย็น→การตัดไฮดรอลิก→การปล่อย
การจัดตั้งและการทํางานของหน่วย

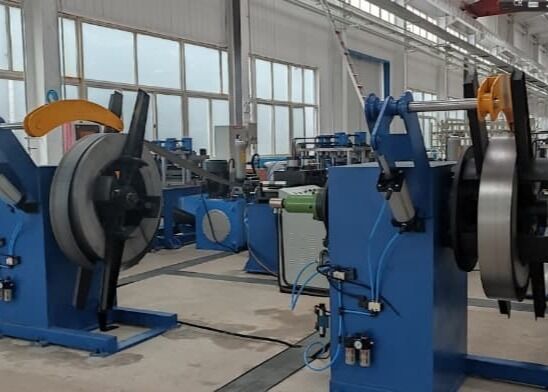

อุปกรณ์ปลด
การปลดลม: เครื่องอยู่ในโหมดหัวเดียว การสนับสนุนเดียว, มือขับเคลื่อนการขยายและการหดตัวของแกนวัสดุของ uncoiler
โครงสร้างความเข้มข้นเป็นชนิดไม้เชื่อม และสภาพการทํางานมีความมั่นคงและน่าเชื่อถือ
เครื่องปลดม้วนมีอุปกรณ์เบรกแบบปนูเมติก
เพื่อป้องกันวัสดุจากการปลดลอยระหว่างกระบวนการ uncoiling เครื่อง uncoiler มีอุปกรณ์แขนกด pneumatic เพื่อรับรองความปลอดภัยของผู้ใช้งาน
เครื่องปลดม้วนยังมี 4 แบฟฟ์ เพื่อป้องกันการปรับสภาพของม้วนไม่ถูกต้องหรือปลดม้วน
| กว้างภายในโค้ลที่อนุญาต | Ф508mm |
| กว้างขวางภายนอกของโค้ลที่อนุญาตสูงสุด | Ф1600 มม. |
| ความกว้างของม้วนสูงสุดที่อนุญาต | 250 มม |
| น้ําหนักสูงสุดของหมุน | ≤ 2500 kg |
เครื่องปรับระดับเซอร์โว 1 ชุด
การใช้งาน: ให้อาหารวัสดุแผ่นตามความยาวของขั้นตอนที่ต้องการจริงในการเจาะ และสามารถตั้งปริมาตรการให้อาหารหลายกลุ่มพร้อมกัน ซึ่งสะดวกและรวดเร็วความแม่นยําในการให้อาหารแม่นยําโดยไม่ต้องความอดทนสะสม.
เครื่องให้อาหารแบบเซอร์โวมีกลมให้อาหาร 1 คู่ โดยใช้สปริงเพรสซิ่งและลดอากาศ
โครงสร้าง: ประกอบด้วยกรอบ, ระบบกดและระบบการขับเคลื่อน servo
| ความเร็วในการให้อาหารสูงสุด | 40m/min |
| ความกว้างการให้อาหารสูงสุดที่อนุญาต | ≤ 250 มม |
| ความหนาที่อนุญาตในการให้อาหาร | ≤2.5mm |
| ความผิดพลาดการให้อาหารครั้งเดียว | ≤±0.2mm (ความละเอียดไม่สะสม) |
| วัสดุของม้วนอาหารคือ 9Cr2Mo (หรือ GCr15) ความแข็งแรงคือ HRC55-60 | |
เครื่องกดกระบวนกระบวนกระบวนกระบวนกระบวน
การใช้งาน: โดยใช้เครื่องกดไฮดรอลิกพิเศษขนาด 80T สามารถปรับตําแหน่งการเจาะได้ตามความกว้างของวัสดุ และมีลักษณะของโครงสร้างที่เหมาะสมอายุการใช้งานยาวและการปรับที่เหมาะสม.
ระบบไฮดรอลิกที่มีเครื่องเจาะนี้ถูกพัฒนาเป็นพิเศษสําหรับเครื่องเจาะหลายสถานี เครื่องเจาะไฮดรอลิกใช้วิธีควบคุมของปั๊มและสะสมและใช้โมดูลควบคุมไฮดรอลิกพิเศษ, ซึ่งมีลักษณะของความเร็ว Punching รวดเร็วและเสียงเสียงต่ํา, และมีอุปกรณ์ระบายความเย็น Heater เพื่อระบายความร้อนเพื่อตอบสนองความต้องการของการผลิตต่อเนื่อง.(ระบบไฮดรอลิกนี้ได้รับการใช้อย่างสําเร็จในสายการผลิตหลาย)
โครงสร้าง: รูปแบบสื่อไฮดรอลิกของกรอบการปั่นแผ่นเหล็กถูกนํามาใช้ ซึ่งมีประหยัดและใช้ได้ และความเร็วเร็วเร็วระยะทาง Punching สามารถปรับในทิศทางข้ามของแผ่น, และระยะทางการเจาะสามารถเปลี่ยนผ่านระบบควบคุมไฟฟ้า
การเจาะลูกเต๋า: 1 ชุด 8 11x30 หลุมทรงยาวถูกเจาะออกในเวลาเดียว

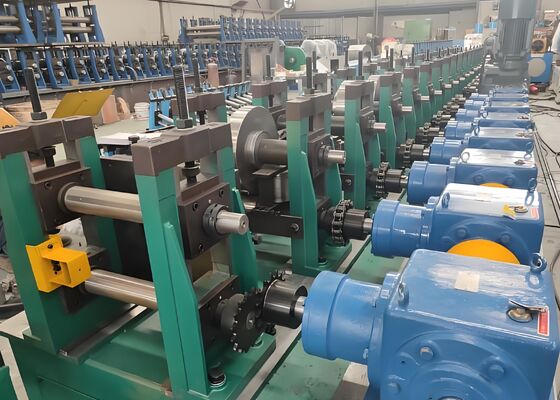

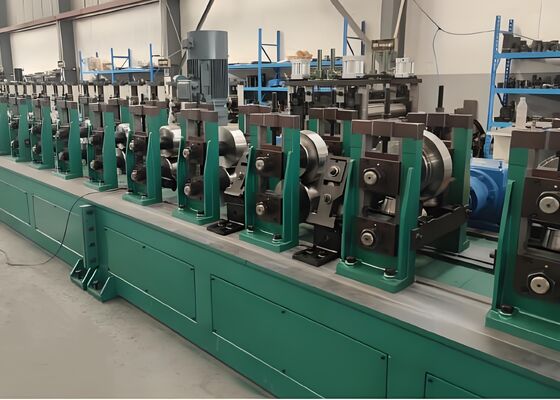

เครื่องปั้นม้วน 1 ชุด
การประยุกต์ใช้: ใช้ในการทําให้รูปร่างแผ่นเสร็จที่ต้องการเป็นรูปร่างอินเตอร์เฟซสุดท้ายที่ต้องการผ่านกระบวนการบิดม้วน
เมื่อเปลี่ยนผลิตภัณฑ์ที่มีคุณสมบัติที่แตกต่างกัน ต้องเปลี่ยนเพียงส่วนหนึ่งของเครื่องระยะ
โครงสร้าง: หน่วยการปรับปรุงใช้ rack อิสระ (รูปแบบ torii) มอเตอร์, การขับเคลื่อนการส่งเครื่องลด. รอลเลอร์การปรับปรุงถูกออกแบบโดยโปรแกรมมืออาชีพวัสดุนี้ทําจากเหล็ก Cr12 คุณภาพสูงความแข็งแรงหลังจากการดับคือ HRC58 ~ 62 พื้นผิวของม้วนถูกเคลือบหลังการเสร็จสิ้น.ม้วนมีความแม่นยําสูงและอายุการใช้งานยาวนาน
หม้อล่างถูกขับเคลื่อน และหม้อบนและล่างใช้เกียร์ซินโครนสําหรับการผ่านที่จําเป็น
หมึกภายนอกของช่องโค้งเป็นด้านซ้าย (แกนด้านล่าง) และด้านขวา (แกนด้านบน)
| วัสดุท่อ | เหล็กเหล็ก |
| วัสดุม้วน | 45, เหนื่อยและกระชับความแข็ง HRC42 ~ 45 |
| ปริมาตร: การปรับปรุงการผ่าน | 16 ใบผ่าน |
| กว้างของแกนของเครื่องปั้น | φ70mm (ขึ้นอยู่กับการออกแบบสุดท้าย) |
| พลังงานของมอเตอร์ | ประมาณ 22KW (ขึ้นอยู่กับการออกแบบสุดท้าย) |
| ความเร็วเส้นสูงสุด | 5 ~ 20m / นาที |
