รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงที่กำหนด: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30ม./นาที |
| เน้น: | เครื่องเจาะ CNC สําหรับแผ่นโลหะ,สายเครื่องเจาะเครื่องยนต์ไฮดรอลิก,เครื่องเจาะ CNC รางรถบรรทุกเบา |
||

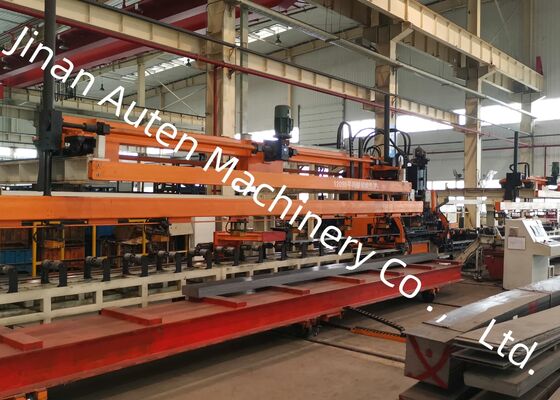

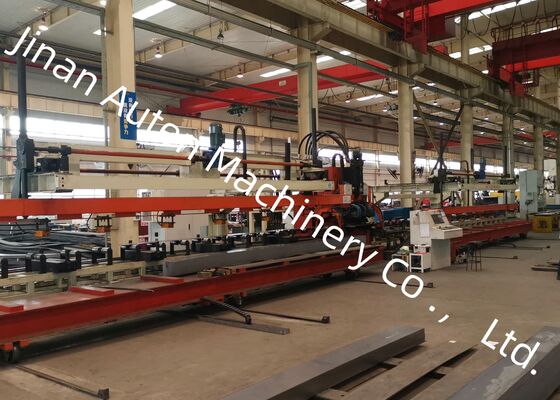

สายการผลิตเครื่องเจาะ CNC มอเตอร์ไฮดรอลิกคานรถบรรทุกเบาสำหรับแปรรูปแผ่นโลหะ
การประยุกต์ใช้งาน:
บริษัทของเราได้ออกแบบและพัฒนา ระบบการประมวลผลแผ่นโลหะอัตโนมัติที่มีประสิทธิภาพสูงและมีความแม่นยำสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับการเจาะคานตามยาวของรถยนต์ที่มีความแข็งแรงสูง สายการผลิตนี้เหมาะอย่างยิ่งสำหรับการแปรรูปคานตามยาวที่กว้างและหนาเป็นพิเศษ ซึ่งโดยทั่วไปใช้ในยานพาหนะพิเศษ รวมถึงรถบรรทุกเหมืองแร่และการใช้งานหนักอื่นๆ
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงดันระบุ | 1200KN |
| 2 | ขนาดและช่วงของแผ่นที่ประมวลผล | |
| 3 | ความยาว | 4000～8000mm |
| ความกว้าง | 200～550mm | |
| ความหนา | 3～6mm | |
| การงอของแผ่นวัสดุที่เข้ามา | ≤7mm/10m | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10mm/1000mm ,≤20mm/8000mm | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5mm | |
| การบิดงอของแผ่น | ≤50mm | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510～850N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60mm |
| 5 | จำนวนโมดูล | 25 |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50m/min | |
| แกน Y | สูงสุด=30m/min | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 mm / 600 mm | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง |
แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของรูจะขึ้นอยู่กับปลายของแผ่น แกน Y คือความกว้างของแผ่น และการอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน | ด้วยตนเอง, อัตโนมัติ |
คุณสมบัติของผลิตภัณฑ์
1. ระบบควบคุมถูกรวมเข้ากับระบบ SIEMENS 828D CNC พร้อมกับกลไกการป้อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ การกำหนดค่านี้รับประกันประสิทธิภาพการทำงานที่เหนือกว่า ในขณะเดียวกันก็รับประกันความแม่นยำที่สม่ำเสมอตลอดการประมวลผลชิ้นงาน
2. อุปกรณ์จัดตำแหน่งกลางที่ขับเคลื่อนด้วยเซอร์โวติดตั้งอยู่บนลูกกลิ้งรองรับการป้อน ทำให้สามารถประมวลผลแผ่นที่มีรูปทรงหน้าตัดที่แตกต่างกันได้อย่างมีประสิทธิภาพ และรองรับการเปลี่ยนแปลงความสูงตั้งแต่ 0 ถึง 200 มม.
3. ระบบได้รับการออกแบบมาเพื่อรองรับแม่พิมพ์ได้ถึง 25 แม่พิมพ์ที่มีเส้นผ่านศูนย์กลางแตกต่างกัน โดยมีกระบวนการติดตั้งแม่พิมพ์ที่รวดเร็วและใช้งานง่าย
4. การโหลด การเจาะ และการขนถ่ายแผ่นเป็นไปโดยอัตโนมัติทั้งหมด ซึ่งช่วยลดความต้องการแรงงานลงอย่างมากและเพิ่มประสิทธิภาพการทำงาน
5. วัสดุเหลือใช้จะถูกดีดออกและรวบรวมโดยอัตโนมัติ ทำให้มั่นใจได้ถึงการไหลของการผลิตที่ราบรื่นและมีประสิทธิภาพ
6. ซอฟต์แวร์การเขียนโปรแกรมอัตโนมัติช่วยให้สามารถนำเข้ากราฟิกโดยตรงจาก AUTOCAD หรือไฟล์ .DXF ที่สร้างโดยซอฟต์แวร์ CAD อื่นๆ ด้วยอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่ใช้งานง่าย ทำให้สามารถสร้างโปรแกรมการประมวลผลเครื่องมือเครื่องจักรได้โดยอัตโนมัติ ซึ่งช่วยลดการใช้เวลาและลดความเสี่ยงของข้อผิดพลาด
นิทรรศการจัดแสดงตัวอย่างคานตามยาวที่เสร็จสมบูรณ์ซึ่งผลิตโดยสายการผลิตนี้อย่างระมัดระวัง ซึ่งครอบคลุมช่วงข้อมูลจำเพาะที่ใช้ในรถบรรทุกเหมืองแร่และยานพาหนะพิเศษ ตัวอย่างเหล่านี้ใช้เพื่อแสดงให้เห็นถึงความแม่นยำในการวางตำแหน่งรู ความเรียบของขอบที่เจาะ และความสมบูรณ์ของโครงสร้างโดยรวม โดยให้ตัวแทนและผู้ตรวจสอบได้รับภาพที่ชัดเจนเกี่ยวกับความสามารถในการตัดเฉือนของอุปกรณ์
เครื่องจักรนี้เป็นเครื่องมือพิเศษที่ออกแบบมาโดยเฉพาะสำหรับการเจาะคานตามยาวแบบแบนในอุตสาหกรรมยานยนต์ โดยส่วนใหญ่ได้รับการออกแบบมาสำหรับการประมวลผลคานหลักของรถบรรทุกและยานพาหนะพิเศษ เพื่อให้มั่นใจว่ามีการสร้างรูที่แม่นยำเพื่อตอบสนองความต้องการในการประกอบโครงสร้างของส่วนประกอบรับน้ำหนักของรถยนต์ที่สร้างขึ้นเองสำหรับงานหนัก
