สายการผลิตการคลายขดลวดเหล็กเดี่ยวขนาด 7000 กก. พร้อมการเจาะ การดัดเย็น และการขึ้นรูปรางสายเคเบิลอัตโนมัติ

สายเคเบิลถาดเหล็กเดี่ยว 7000 กก. เครื่องคลายม้วนอัตโนมัติ เครื่องเจาะ เครื่องดัดเย็น สายการผลิต

แนะนำผลิตภัณฑ์:

สายการผลิตเครื่องคลายม้วนอัตโนมัติ เครื่องเจาะ และเครื่องดัดเย็น สามารถผลิตแบบหลายกระบวนการต่อเนื่องจากแผ่นเดียวเดิมได้ ประกอบด้วยการคลายม้วน การปรับระดับ การเจาะ การขึ้นรูป และการตัดในสายการผลิตต่อเนื่องเดียว ทำให้รูปลักษณ์ผลิตภัณฑ์ได้มาตรฐาน การเจาะสม่ำเสมอ ติดตั้งง่าย สายการผลิตมีความเร็วในการผลิตสูง การเจาะแบบออนไลน์ และการผลิตแบบขึ้นรูปต่อเนื่อง ใช้งานง่ายและใช้แรงงานน้อย

การกำหนดค่าผลิตภัณฑ์:

กระบวนการผลิต:

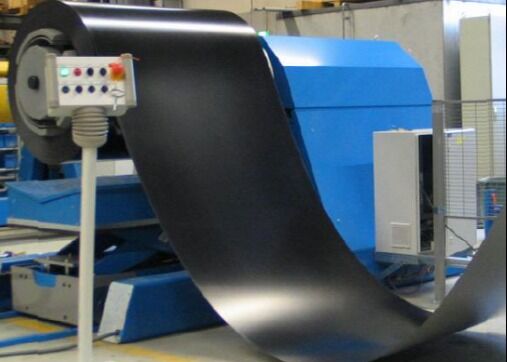

เครื่องคลายม้วน - เครื่องปรับระดับ - ลูปวัสดุ — เครื่องป้อนเซอร์โว — เครื่องเจาะหลายสถานี (ตัด) -- เครื่องขึ้นรูปม้วนหลัก — ผลิตภัณฑ์โปรไฟล์สุดท้าย

ส่วนประกอบหลัก

แท่นส่งกำลัง 1 ชุด

การใช้งาน: ขนส่งแผ่นที่เจาะไปยังเครื่องขึ้นรูป
โครงสร้าง: ใช้สายพานลำเลียงพร้อมอุปกรณ์นำทาง ประกอบด้วยโครงเครื่อง อุปกรณ์ขับเคลื่อน สายพานลำเลียง อุปกรณ์ปรับความกว้าง อุปกรณ์นำทาง ฯลฯ ความเร็วในการป้อนสามารถปรับได้ไม่จำกัด สอดคล้องกับความเร็วของเครื่องขึ้นรูป

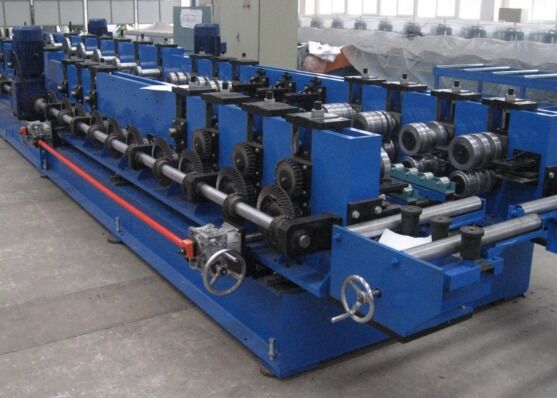

เครื่องขึ้นรูปแบบปรับได้แบบแขนยื่น -1 ชุด

การใช้งาน: ใช้สำหรับม้วนแผ่นสำเร็จรูปตามรูปร่างที่ต้องการให้เป็นรูปร่างหน้าตัดสุดท้ายที่ต้องการผ่านกระบวนการดัดม้วน
โครงสร้าง: หน่วยขึ้นรูปใช้โหมดเครื่องขึ้นรูปแบบแขนยื่น ขับเคลื่อนด้วยมอเตอร์ เกียร์ทด และเฟืองดอกจอกแบบเกลียว

เมื่อผลิตผลิตภัณฑ์ที่มีความกว้างฐานและความสูงเอวต่างกัน เพียงแค่ตั้งค่าพารามิเตอร์บนหน้าจอสัมผัส ซึ่งสะดวก รวดเร็ว และเชื่อถือได้

ลูกกลิ้งขึ้นรูปออกแบบโดยซอฟต์แวร์มืออาชีพ วัสดุทำจากเหล็กแม่พิมพ์คุณภาพสูง Cr12 และความแข็งหลังการชุบแข็งคือ HRC58~62 (เทียบเท่าวัสดุอเมริกัน D2/D3) พื้นผิวของลูกกลิ้งจะถูกขัดเงาหลังจากการตกแต่ง ลูกกลิ้งมีความแม่นยำสูงและมีอายุการใช้งานยาวนาน

ส่วนขึ้นรูปหลักประกอบด้วยเครื่องขึ้นรูปสองเครื่อง ฐานของเครื่องขึ้นรูปมีอุปกรณ์เคลื่อนที่ ซึ่งสามารถเคลื่อนที่ตามแนวยาวบนรางนำทางที่ตั้งค่าไว้ล่วงหน้า เครื่องขึ้นรูปสองเครื่องและอีกเครื่องสำหรับการผลิตแป C-shaped
พารามิเตอร์: ช่องขึ้นรูป: 10+12 ช่อง

ชั้นวางแบบไม่ใช้กำลัง 1 ชุด (ความยาวรวม 12 เมตร)

ชั้นวางทำงานแบบไม่ใช้กำลัง มีทั้งหมดสองส่วน แต่ละส่วนยาว 6 เมตร ชั้นวางวัสดุเป็นโครงสร้างแบบถอดได้ สะดวกต่อการขนส่งและใช้งานในสถานที่ต่างๆ

ระบบไฮดรอลิก 1 ชุด

การใช้งาน: ให้การสนับสนุนพลังงานสำหรับการคลายม้วนและการเจาะ

โครงสร้าง: ใช้โครงสร้างแบบผสมผสานระหว่างปั๊มและตัวสะสม การเจาะและการตัดทำได้รวดเร็ว และความเร็วของสายการผลิตก็เพิ่มขึ้น เครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศใช้เพื่อระบายความร้อนเพื่อให้เป็นไปตามข้อกำหนดของการทำงานและการผลิตภายใต้ภาระงานสูงและอุณหภูมิที่สูงขึ้น ระบบไฮดรอลิกเป็นระบบไฮดรอลิกความเร็วสูง เหมาะสำหรับสายการผลิตการเจาะความเร็วสูง การขึ้นรูปม้วน และการตัดแบบเย็น ส่วนประกอบไฮดรอลิกหลักใช้ผลิตภัณฑ์ Beijing Huade

ส่วนประกอบหลัก ได้แก่ ปั๊มน้ำมัน มอเตอร์ วาล์วไฮดรอลิก โซลินอยด์วาล์ว ตัวกรอง และถังน้ำมันไฮดรอลิก ฯลฯ

หน่วยควบคุมไฟฟ้า -1 ชุด

ทั้งสายการผลิตใช้โหมดการควบคุมแบบมนุษย์-เครื่องจักรที่รวม PLC และหน้าจอสัมผัส พารามิเตอร์ข้อมูลจำเพาะ ปริมาณ และพารามิเตอร์ระบบของชิ้นส่วนสามารถตั้งค่าผ่านหน้าจอสัมผัส และสามารถจัดเก็บชุดคำสั่งการทำงานหลายชุดได้ในครั้งเดียว มีระบบอัตโนมัติในระดับสูง มีฟังก์ชันแจ้งเตือนในกรณีที่เกิดความผิดปกติในสายการผลิต การทำงานของสายการผลิตทั้งหมดสามารถตรวจสอบได้ผ่านระบบควบคุม หลังจากไฟฟ้าดับหรือปิดเครื่องผิดปกติ สามารถดำเนินการประมวลผลต่อไปได้ตามพารามิเตอร์การทำงานที่ตั้งไว้ก่อนหน้านี้
