การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 4 |

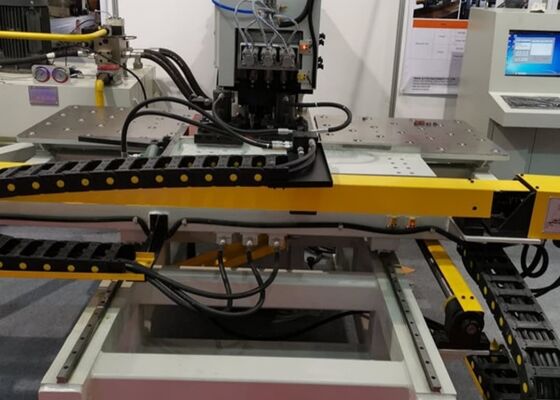

ระยะชักของแกนเจาะ 180 มม. เครื่องเจาะแผ่น CNC สำหรับงานโลหะอุตสาหกรรม
อุตสาหกรรมที่เกี่ยวข้อง:
เครื่องเจาะและเจาะแผ่น CNC นี้ได้รับการออกแบบอย่างพิถีพิถันสำหรับภาคการผลิตเสาเหล็ก โดยให้ความแม่นยำที่เหนือกว่าในการเจาะ ทำเครื่องหมาย และการเจาะสำหรับส่วนประกอบแผ่นเหล็ก นอกจากนี้ยังแสดงให้เห็นถึงความสามารถรอบด้านที่โดดเด่น ทำให้สามารถดำเนินการเจาะ เจาะ และทำเครื่องหมายในกลุ่มชิ้นส่วนโลหะที่หลากหลาย ซึ่งให้บริการในงานอุตสาหกรรมต่างๆ
ข้อมูลจำเพาะ:
| รุ่น | BNC100 | BNCZ100 | BNHD120 | |||
| ขนาดสูงสุดของชิ้นงาน (มม.) | 1500×800 | |||||
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ26 | |||||
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | Φ50 | ||||
| เรียวของแกนเจาะ | / | / | BT50 | |||
| ความหนาของแผ่น (มม.) | การเจาะ | 5～25 (Q235) | ||||
| การเจาะ | / | 40 | ||||
| แรงเจาะ (kN) | 1000/ 1200 | |||||
| แรงทำเครื่องหมาย (kN) | 800/ 1000 | |||||
| ระยะห่างขั้นต่ำระหว่างรูและขอบแผ่น (มม.) | การเจาะ | 25 | ||||
| การเจาะ | / | ขึ้นอยู่กับเส้นผ่านศูนย์กลางของรู | ||||
| ขนาดตัวอักษร (มม.) | 14×10×19 | |||||
| จำนวนตัวอักษร | 12 | |||||
| สถานีแม่พิมพ์ | 3 | 4 | ||||
| ความเร็วในการป้อนการเจาะ (มม./นาที) | / | 25~280 | 0~5000 | |||
| ระยะชักของแกนเจาะ (มม.) | / | 180 | 350 | |||
| ความเร็วในการหมุนของแกนเจาะ (รอบ/นาที) | / | 120~560 | 30~3000 | |||
| โหมดการเขียนโปรแกรม |
การเขียนโปรแกรมคำสั่ง, การวาด CAD อัตโนมัติ หรือซอฟต์แวร์เลย์เอาต์ |
|||||
| ขนาดโดยรวม กว้าง×ยาว×สูง (ม.) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
คุณสมบัติของผลิตภัณฑ์:
1. เครื่องเจาะและทำเครื่องหมายเหล็กช่อง CNC สร้างขึ้นด้วยโครงสร้างแผ่นชนิด C ที่แข็งแกร่ง ซึ่งช่วยให้มั่นใจได้ถึงความแข็งแรงของโครงสร้างที่เหนือกว่าและมีพื้นที่กว้างขวางสำหรับการดำเนินงาน มีสถานีแม่พิมพ์สามสถานี ซึ่งหนึ่งในนั้นได้รับการออกแบบมาโดยเฉพาะสำหรับการทำเครื่องหมาย และรองรับการจัดทำดัชนีสถานีแม่พิมพ์อัตโนมัติเพื่อเพิ่มประสิทธิภาพในการดำเนินงาน ระบบหนีบมีความเข้ากันได้กับชิ้นงานที่หลากหลาย โดยใช้แผ่นกั้นอ้างอิงเป็นศูนย์เพื่อการจัดตำแหน่งที่แม่นยำ ชิ้นงานถูกยึดอย่างแน่นหนาบนโต๊ะทำงานแบบลูกปืน ซึ่งช่วยให้การจัดการเป็นไปอย่างราบรื่นและง่ายดาย การเคลื่อนที่ตามแกน X และ Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์และส่งผ่านสกรูบอลความแม่นยำสูง ในขณะที่ความแม่นยำของตำแหน่งการเจาะถูกควบคุมโดยตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ทำให้มั่นใจได้ถึงระบบอัตโนมัติเต็มรูปแบบของกระบวนการตัดเฉือน เมื่อผู้ปฏิบัติงานป้อนโปรแกรมชิ้นงานแล้ว ก็สามารถจัดเก็บ ดึงข้อมูล และนำกลับมาใช้ใหม่ได้สำหรับรอบการผลิตแบบต่อเนื่อง
2. เครื่องเจาะเหล็ก CNC ติดตั้งเทคโนโลยี Computer Numerical Control (CNC) ที่ทันสมัยและระบบป้อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่ยอดเยี่ยมและความแม่นยำที่สม่ำเสมอในชิ้นงานที่หลากหลาย
3. ส่วนประกอบการทำงานที่สำคัญของเครื่องจักรได้รับการออกแบบด้วยโครงสร้างแบบแยกส่วน ทำให้การบำรุงรักษาเป็นไปอย่างตรงไปตรงมาและกระบวนการซ่อมแซมคล่องตัว
4. เครื่องเจาะและทำเครื่องหมายแผ่นโลหะ CNC ช่วยให้สามารถรวมการเจาะ การทำเครื่องหมาย และการเจาะเข้าด้วยกันได้อย่างราบรื่นบนแผ่นโลหะแผ่นเดียว โดยนำเสนอความสามารถในการประมวลผลหลายอย่างภายในรอบการทำงานเดียว
5. โมดูลการเจาะมีคุณสมบัติการทำงานที่จำเป็น เช่น การป้อนลงอย่างรวดเร็ว ความก้าวหน้าในการตัดเฉือนที่แม่นยำ และการดึงกลับอย่างรวดเร็ว ซึ่งทั้งหมดนี้ช่วยเพิ่มประสิทธิภาพในการดำเนินงานในสภาพแวดล้อมการทำงานจริงได้อย่างมาก
6. เครื่องจักรติดตั้งระบบตรวจจับข้อผิดพลาดในการวินิจฉัยตนเองที่ซับซ้อน ซึ่งอำนวยความสะดวกในการระบุปัญหาการดำเนินงานอย่างรวดเร็ว ทำให้สามารถดำเนินการบำรุงรักษาได้ทันท่วงทีและรับประกันความน่าเชื่อถือในการผลิตอย่างสม่ำเสมอ
7. กระบวนการเขียนโปรแกรมได้รับการออกแบบอย่างพิถีพิถันเพื่อเน้นความเป็นมิตรต่อผู้ใช้: ผู้ปฏิบัติงานสามารถป้อนเส้นผ่านศูนย์กลางของรู พิกัดตำแหน่ง และปริมาณชุดชิ้นงานลงในระบบควบคุมได้โดยตรง นอกจากนี้ ระบบยังเข้ากันได้กับโปรแกรมที่สร้างขึ้นโดยซอฟต์แวร์ lofting เฉพาะทาง หรืออนุญาตให้แปลงไฟล์ CAD/CAM ได้โดยตรง ทำให้มั่นใจได้ถึงการดำเนินการโปรแกรมที่ราบรื่นและมีประสิทธิภาพ

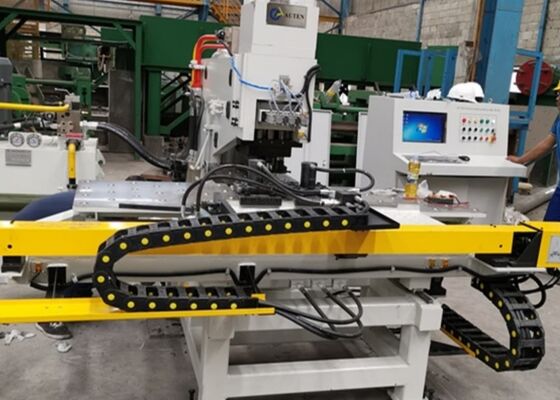

รายละเอียดเครื่องจักร:
ระบบงานโลหะเฉพาะทางนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อดำเนินการเจาะ ทำเครื่องหมาย และการเจาะบนแผ่นเหล็กภายในอุตสาหกรรมการผลิตเสาเหล็ก ให้ความแม่นยำในการตัดเฉือนเป็นพิเศษ ตรงตามข้อกำหนดความคลาดเคลื่อนที่เข้มงวดและมาตรฐานการตกแต่งพื้นผิว นอกเหนือจากการใช้งานหลักในภาคส่วนเสาเหล็กแล้ว อุปกรณ์ที่ปรับเปลี่ยนได้สูงนี้ยังให้ฟังก์ชันการเจาะ การเจาะ และการทำเครื่องหมายที่เชื่อถือได้สำหรับแผ่นโลหะในกลุ่มอุตสาหกรรมต่างๆ อย่างสม่ำเสมอ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการดำเนินงานสูงและการประมวลผลที่แม่นยำสำหรับชิ้นงานโลหะทุกประเภท ซึ่งช่วยเพิ่มประสิทธิภาพเวิร์กโฟลว์และปรับปรุงคุณภาพผลิตภัณฑ์ในงานอุตสาหกรรมต่างๆ
