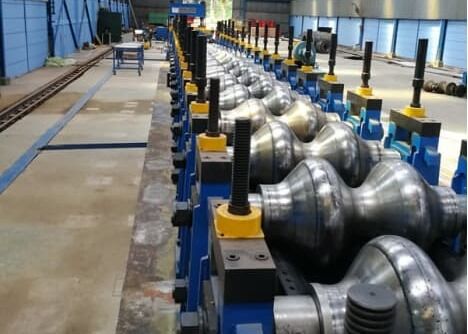

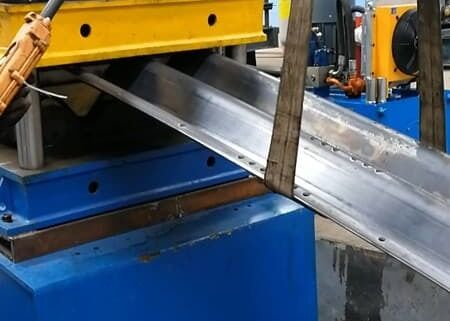

เครื่องขึ้นรูปโรลเลอร์แผ่นลูกฟูกขนาดเส้นผ่านศูนย์กลาง 610 มม. น้ำหนักเหล็กม้วนเดี่ยว 15T
บทนำผลิตภัณฑ์:
สายการขึ้นรูปโรลเลอร์แผ่นลูกฟูกสามารถบรรลุการผลิตหลายกระบวนการของแผ่นเดียวดั้งเดิมอย่างต่อเนื่อง ไม่มีการหยุดชะงัก ตั้งค่าการคลายขด การปรับระดับ การเจาะ การขึ้นรูป การตัดเฉือนในการผลิตต่อเนื่องครั้งเดียว เพื่อให้รูปลักษณ์ของผลิตภัณฑ์ได้มาตรฐาน การติดตั้งการเจาะที่สอดคล้องกันทำได้ง่าย สายการผลิตมีความเร็วในการผลิตสูง การเจาะแบบออนไลน์และการผลิตแบบขึ้นรูปอย่างต่อเนื่อง ใช้งานง่ายและใช้แรงงานน้อย
การกำหนดค่าผลิตภัณฑ์:
| ชนิดวัตถุดิบ | เหล็กรีดร้อน |
| ความแข็งแรงครากของวัตถุดิบ | สูงสุด 235Mpa |
| ความต้านทานแรงดึงของวัตถุดิบ | สูงสุด 550Mpa |
| เส้นผ่านศูนย์กลางภายนอกของเหล็กม้วนที่เหมาะสม | ≤Ф1500 มม. |
| เส้นผ่านศูนย์กลางภายในของเหล็กม้วนที่เหมาะสม | Ф610 มม. |
| ความกว้างของวัตถุดิบ | ≤1500 มม. |
| ความหนาของวัตถุดิบ | 2.5~7 มม. |
| น้ำหนักเหล็กม้วนเดี่ยว | สูงสุด 15000 กก. |
หมายเหตุ: เมื่อยืนยันคำสั่งซื้อ ทั้งสองฝ่ายต้องลงนามในแบบร่างโปรไฟล์ แบบร่างรูเจาะ และแบบร่างส่วนโค้งด้วยกัน
กระบวนการผลิต:
คลายขด - ปรับระดับ - ห่วงวัสดุ—ตัวป้อนเซอร์โว—เครื่องเจาะ—ห่วงวัสดุ-- เครื่องขึ้นรูปโรลเลอร์หลัก—เครื่องตัด - ชิ้นงานภายนอก
ห่วงวัสดุ 2 ชุด
ฟังก์ชัน: ชุดแรกใช้สำหรับการจับคู่ความเร็วและการแก้ไขระหว่างเครื่องปรับระดับแรงดึงบัฟเฟอร์และตัวป้อนปรับระดับเซอร์โว และชุดที่สองใช้สำหรับการจับคู่ความเร็วและการแก้ไขระหว่างเครื่องเจาะบัฟเฟอร์และเครื่องขึ้นรูป ทำให้ทั้งสายทำงานได้อย่างราบรื่น
โครงสร้าง: อุปกรณ์จัดเก็บประกอบด้วยสองส่วน: ลูกกลิ้งรูปโค้งและอุปกรณ์รองรับ มีลูกกลิ้งรูปโค้งสี่กลุ่ม ซึ่งวางอยู่ทั้งสองด้านของถังเก็บสองใบ ประกอบด้วยโครงโค้งและชุดลูกกลิ้งยืดหยุ่น ผิวของลูกกลิ้งเคลือบด้วยโครเมียมแข็ง สวิตช์โฟโตอิเล็กทริกถูกติดตั้งในหลุมของถังปล่อยเพื่อควบคุมตำแหน่งของม้วนวัสดุที่เข้าสู่หลุม เพื่อให้ความเร็วของแต่ละส่วนทำงานสามารถจับคู่ได้อย่างสมบูรณ์แบบ
เครื่องปรับระดับเซอร์โวและอุปกรณ์ป้อน 1 ชุด
อุปกรณ์นี้ติดตั้งที่ด้านหน้าของเครื่องเจาะหลายสถานี ติดตั้งบนแผ่นฐานเครื่องเจาะ เครื่องปรับระดับเป็นรุ่น 5 ลูกกลิ้ง ชั้นบนมี 2 ลูกกลิ้ง และชั้นล่างมี 3 ลูกกลิ้ง ลูกกลิ้งชั้นบนสามารถกดลงด้วยกำลังไฮดรอลิก ลูกกลิ้งเหล่านี้จะทำหน้าที่เป็นลูกกลิ้งเซอร์โวเพื่อป้อนวัตถุดิบไปยังส่วนเครื่องเจาะ
อุปกรณ์ป้อนเซอร์โวนี้ขับเคลื่อนด้วยมอเตอร์เซอร์โว ผู้ปฏิบัติงานสามารถตั้งค่าข้อมูลการทำงานได้ไม่กี่กลุ่มบนระบบควบคุม จากนั้นอุปกรณ์ป้อนเซอร์โวจะป้อนแผ่นวัตถุดิบทีละครั้ง
| ความเร็วในการป้อนสูงสุด | 15m/min |
| ความคลาดเคลื่อนของความยาวในการป้อนแต่ละครั้ง | ≤±1mm |
| ความหนาของวัตถุดิบที่เหมาะสม | สูงสุด 7 มม. |
| กำลังมอเตอร์เซอร์โว | ≈15Kw |
| วัสดุลูกกลิ้งป้อน | 9Cr2Mo หรือ GCr15 (HRC55~60) |
เครื่องเจาะหลายสถานี 1 ชุด
ฟังก์ชัน: ทำการเจาะรู 15-φ25 บนโปรไฟล์ในครั้งเดียว
โครงสร้าง: ใช้โหมดกดสี่คอลัมน์ของเหลว ประหยัดและใช้งานได้จริง ความเร็วสูงและประสิทธิภาพสูง ระบบไฮดรอลิกของเครื่องเจาะนี้ได้รับการพัฒนาเป็นพิเศษสำหรับเครื่องเจาะหลายสถานี เครื่องไฮดรอลิกใช้โหมดควบคุมปั๊มและตัวสะสม และใช้โมดูลควบคุมไฮดรอลิกพิเศษ มีลักษณะของความเร็วในการเจาะที่รวดเร็ว เสียงรบกวนต่ำ ฯลฯ และติดตั้งการระบายความร้อน การกระจายความร้อนของอุปกรณ์คือเพื่อตอบสนองความต้องการของการผลิตอย่างต่อเนื่อง (ระบบไฮดรอลิกนี้ถูกนำมาใช้ในสายการผลิตหลายสายได้สำเร็จ)
แรงดันเครื่องเจาะ: 500 ตัน
เครื่องขึ้นรูปโรลเลอร์หลัก 1 ชุด
โครงสร้าง: หน่วยขึ้นรูปใช้เฟรมอิสระ (โหมดตัวเรือน) ขับเคลื่อนด้วยมอเตอร์และตัวลด และขับเคลื่อนด้วยกล่องเกียร์ลดและข้อต่อ ซึ่งติดตั้งบนฐานขึ้นรูปและฐานส่งตามลำดับ
เพลาล่างถูกขับเคลื่อน และเพลาบนและล่างใช้เกียร์ซิงโครนัสเมื่อจำเป็น ไดรฟ์หลักคือกระปุกเกียร์ลดรอง
แม่พิมพ์ขึ้นรูปได้รับการออกแบบโดยซอฟต์แวร์ระดับมืออาชีพ และวัสดุทำจากเหล็กแม่พิมพ์คุณภาพสูง Cr12 ชุบแข็ง
ความแข็งด้านหลังคือ HRC58~62 และลูกกลิ้งขึ้นรูปบางส่วนทำจากวัสดุ Cr12MoV ซึ่งช่วยปรับปรุงประสิทธิภาพทางกลและอายุการใช้งาน ผิวของแม่พิมพ์ถูกขัดเงาหลังจากการตกแต่ง ด้วยความแม่นยำสูงและอายุการใช้งานยาวนาน
มีน็อตสองชนิดที่ด้านนอกของซุ้มประตู: มือซ้าย (เพลาล่าง) และมือขวา (เพลาบน)
| จำนวนขาตั้งขึ้นรูป | ≈24 |
| วัตถุดิบของขาตั้งขึ้นรูป | QT450 |
| วัตถุดิบของเพลาขึ้นรูป | 40Cr (HRC45~50) |
| วัตถุดิบของลูกกลิ้งขึ้นรูป | Cr12 (HRC58~62) |
| เส้นผ่านศูนย์กลางของเพลาขึ้นรูป | φ180 มม. (ขึ้นอยู่กับการออกแบบขั้นสุดท้าย) |
| กำลังมอเตอร์ของเครื่องขึ้นรูปโรลเลอร์หลัก | ≈180Kw (มอเตอร์ DC 2 หน่วย) |
| ความเร็วในการทำงานของเครื่องขึ้นรูปโรลเลอร์หลัก | 2~8m/min |
