การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กกล้าคาร์บอนต่ำรีดเย็น | ความแข็งแรงของผลผลิตวัตถุดิบ: | 23 เมกะปาสคาล |
|---|---|---|---|
| ความต้านทานแรงดึงของวัตถุดิบ: | 450MPA | เส้นผ่านศูนย์กลางนอกม้วน: | ≤Ф1300 มม |
| เส้นผ่านศูนย์กลางภายในของขดลวด: | Ф508มม | ความกว้างแถบเหล็ก: | ≤500มม. |
| ความหนาของแถบเหล็ก: | 3มม | ความเร็วของสายการผลิต: | 4 ชิ้น/นาที (ความยาว 4320 มม.) |

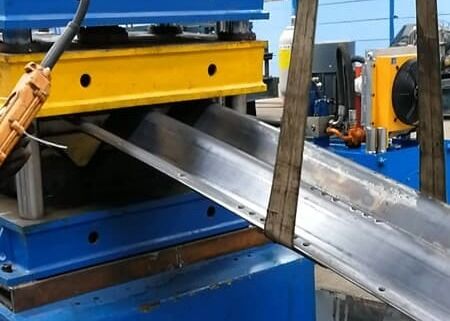

แบบ DFCP150 โรเรกชั่นเพลต โรเลอร์การสร้างสายกับการทํางานเจาะรู
การนําเสนอสินค้า:
สายการสร้างม้วนแผ่น corrugation สามารถบรรลุแผ่นเดียวเดิมของหลายกระบวนการ, การผลิตที่ไม่หยุดยั้ง, กําหนดการ uncoiling, leveling, punching, การสร้าง,การตัดเชือกในการผลิตต่อเนื่องครั้งเดียวสายการผลิตมีความเร็วการผลิตที่สูง การผลิตการผลิตในสายและการผลิตแบบต่อเนื่องใช้งานง่าย และใช้แรงงานน้อยกว่า.
การตั้งค่าสินค้า:
| ประเภทวัตถุดิบ | เหล็กม้วนร้อน |
| ความแข็งแรงของผลผลิตของวัตถุดิบ | สูงสุด 235Mpa |
| ความแข็งแกร่งของวัสดุแพร่ | สูงสุด 550Mpa |
| กว้างภายนอกของโค้ลเหล็กที่เหมาะสม | ≤Ф1500 มม. |
| กว้างภายในสอยเหล็กที่เหมาะสม | Ф610mm |
| ความกว้างของวัตถุดิบ | ≤ 1500mm |
| ความหนาของวัสดุแท้ | 2.5 ~ 7 มิลลิเมตร |
| น้ําหนักของสอยเหล็กเดียว | สูงสุด 15000kg |
หมายเหตุ: เมื่อคําสั่งได้รับการยืนยัน ทั้งคู่ต้องลงนาม รูปแบบโปรไฟล์, รูปแบบหลุมเจาะ และการออกแบบส่วนโค้งร่วมกัน
กระบวนการผลิต:
Decoilre- leveler - วัสดุวงจร อาหารเซอร์โว Puncher วัสดุวงจร
ส่วนประกอบหลักของสายการสร้างม้วน:
เครื่องลดลม 1 ชุด (รวมรถลมและรองรับผู้ช่วย)
Deociler นี้เป็นแบบหัวเดียว, มอเตอร์ขับ decoiler shaft เปิดสอยเหล็กและพลังงานไฮดรอลิกทําให้ decoiler shaft อุปกรณ์การขยายเพื่อทําให้สอยเหล็กจะติดตั้งดีบน decoiler shaft.โครงสร้างส่วนที่ใช้จ่ายคือแบบ. เมื่อสายทั้งหมดอยู่ในสภาพการทํางานทั่วไป, decoiler การทํางานโดยอัตโนมัติ. เพื่อให้ decoiler ผู้ประกอบการจะปลอดภัย, decoiler ยังมีเบรคลมและแขนกด.
มันจะปกป้องผู้ประกอบการระหว่างกระบวนการทํางาน
Decoiler ยังรวม 4 ชิ้นของวัตถุดิบบล็อคแผ่น, เพื่อที่จะรักษาสอยเหล็กจะติดตั้งได้ดีบน shaft decoiler เมื่อ decoiler เป็นสภาพการทํางาน.แผ่นบล็อกสามารถติดตั้งและถอนลงตามความต้องการการทํางานจริง.
| กว้างภายในสอยเหล็กที่เหมาะสม | Ф610mm |
| กว้างภายนอกของโค้ลเหล็กที่เหมาะสม | Ф1500 มม |
| น้ําหนักที่เหมาะสมของ decoiler และรถ coil | สูงสุด 15000kg |
| ความกว้างของโค้ลเหล็กที่เหมาะสม | ขนาดสูงสุด 1700mm |
| พลังงานของมอเตอร์ decoiler | ≈7.5Kw (ขึ้นอยู่กับการออกแบบสุดท้าย) |
รถโค้ล:
มันใช้สําหรับการบรรทุกและการปลดลวดเหล็กจากแกน decoiler รถ coil สามารถเคลื่อนย้ายไปข้างหน้าและด้านหลัง, มอเตอร์ขับรถยนต์ที่จะเคลื่อนย้าย; โต๊ะสนับสนุนรถ coil สามารถยกขึ้นและลง,ไฮดรอลิกซิลินเดอร์ให้พลังงานสําหรับอุปกรณ์นี้.
พลังงานของมอเตอร์ของรถโค้ล: ≈3Kw (ขึ้นอยู่กับการออกแบบสุดท้าย)
ผู้ช่วยสนับสนุน:
เพื่อให้แกน decoiler เป็นความปลอดภัยเมื่อม้วนเหล็กกําลังบรรทุกบนมัน มันมีกรอบผู้ช่วยหนึ่งที่จะสนับสนุนมัน กรอบผู้ช่วยเป็นแบบพลังงานไฮดรอลิก มันสามารถเคลื่อนขึ้นและลงเมื่อกรอบผู้ช่วยทํางาน, ส่วนร่วมของมันจะล็อคโดยอัตโนมัติ, มันสามารถรักษากรอบผู้ช่วยที่จะเป็นการสนับสนุน decoiler shaft มั่นคง
น้ําหนักรองรับ:15000kgs

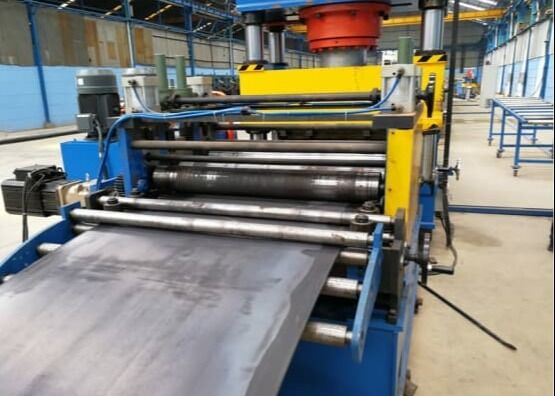

เครื่องปรับระดับ 1 ชุด
เครื่องปรับระดับนี้ใช้รุ่น 5 รอลเลอร์ ชั้นบนมีรอลเลอร์ 2 ชิ้น และชั้นล่างมีรอลเลอร์ 3 ชิ้น พื้นที่รอลเลอร์ที่อยู่ระหว่างชั้นบนและชั้นล่างสามารถปรับได้ด้วยมือโดยสกรูแมนเดรล
รอลล์นําคู่หนึ่งถูกติดตั้งในด้านหน้าของส่วน roller leveler, รอลล์อาหารถูก pinched ดีโดยกระบอกปนูเมติก.ผู้ประกอบการสามารถควบคุมมันตามความต้องการการทํางานจริง.
ในด้านหน้าของส่วนการจัดระดับหลัก, หัวถ่านโทรทรรศน์พิเศษหนึ่งถูกติดตั้งบนแผ่นฐานการจัดระดับกล่องนี้จะย้ายขึ้นและนําวัสดุแท้ที่จะได้รับในอุปกรณ์ leveler อย่างราบรื่น.
| ความเร็วในการทํางานสูงสุด | 15m/min |
| ความกว้างของโค้ลเหล็กที่เหมาะสม | ขนาดสูงสุด 1700mm |
| ความหนาของโค้ลเหล็กที่เหมาะสม | ขนาดสูงสุด 7 มิลลิเมตร |
| พลังงานของมอเตอร์ | ≈30Kw (ต้องขึ้นอยู่กับการออกแบบสุดท้าย) |
เครื่องควบคุมการแปลงความถี่
เพื่อทําให้วัสดุแท้สแตนเลส coil เข้าไปในส่วน leveler อย่างง่ายดายและเรียบร้อย, หนึ่ง guide วัสดุและแขนกดติดตั้งระหว่าง decoiler และ leveler.อุปกรณ์นี้ส่วนใหญ่รวมแขนกด, โต๊ะสนับสนุน, หัวเปลือกและอื่น ๆ แขนกด, โต๊ะสนับสนุนและหัวเปลือกถูกขับเคลื่อนโดยกระบอกไฮดรอลิก, แขนกดมีกลมพลังงานหนึ่ง, มันใช้เพื่อช่วยอาหาร.รอลเลอร์พลังงานถูกขับเคลื่อนโดยมอเตอร์ 3Kw. ส่วนนี้สามารถช่วยให้ผู้ประกอบการอาหารแผ่นวัตถุดิบที่จะได้รับในส่วน leveler, มันจะประหยัดเวลาสําหรับผู้ประกอบการ
อุปกรณ์ปั่นกระดุมตัด 1 ชุด
ฟังก์ชั่น: ตัดหัวและหางของแผ่นเพื่อเสร็จสิ้นการปั่นกระดูกของแผ่น
โครงสร้าง: มันประกอบด้วยเครื่องตัดตัด, หัววัสดุและอุปกรณ์กดหางวัสดุ, อุปกรณ์นํา, แพลตฟอร์มการปั่น, อุปกรณ์อาหาร pinch, ระบบขับเคลื่อน, ฐาน, ฯลฯมีม้วนข้างปรับได้ด้านหน้าและด้านหลัง.กรอบเป็นโปรไฟล์ + โครงสร้างการปั่นแผ่นเหล็ก, การตัดหางไฮดรอลิก, การกดไฮดรอลิก, และแพลตฟอร์มการกด. กําหนดแผ่นสนับสนุนทองแดง. การปั่นเส้นโคกอาร์กอนด้วยมือ, การบดด้วยมือผู้ใช้เครื่องปั่นต้องเตรียมมันเอง.
