การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กกล้าคาร์บอนต่ำรีดเย็น | ความแข็งแรงของผลผลิตวัตถุดิบ: | 23 เมกะปาสคาล |
|---|---|---|---|
| ความต้านทานแรงดึงของวัตถุดิบ: | 450MPA | เส้นผ่านศูนย์กลางนอกม้วน: | ≤Ф1300 มม |
| เส้นผ่านศูนย์กลางภายในของขดลวด: | Ф508มม | ความกว้างแถบเหล็ก: | ≤500มม. |
| ความหนาของแถบเหล็ก: | 3มม | ความเร็วของสายการผลิต: | 4 ชิ้น/นาที (ความยาว 4320 มม.) |
| เน้น: | เครื่องปรับปรุงม้วนรังคุ้มกันอัตโนมัติ,เครื่องจักรผลิตแผ่นป้ายคานทางหลวง,เครื่องขึ้นรูปขดลวด Ф508 มม. |
||

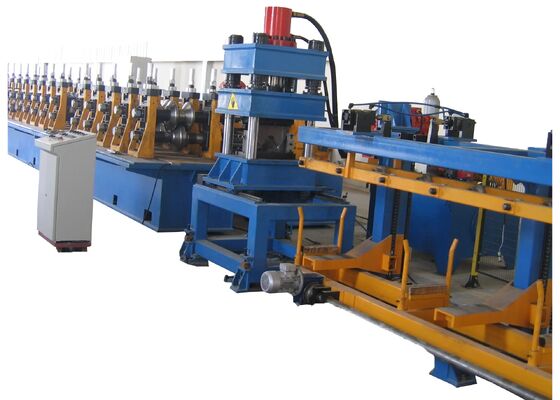

เครื่องจักรขึ้นรูปม้วนรางกั้นทางหลวงอัตโนมัติ Ф508mm เส้นผ่านศูนย์กลางภายในของขดลวด
บทนำผลิตภัณฑ์:
สายการผลิตรางกั้นทางหลวง สายการผลิตป้องกันทางหลวง สายการผลิตรางกั้น สามารถบรรลุแผ่นเดียวดั้งเดิมของหลายกระบวนการ การผลิตอย่างต่อเนื่อง ไม่มีการหยุดชะงัก ตั้งแต่การคลายขดลวด การปรับระดับ การเจาะ การขึ้นรูป การตัดเฉือนในการผลิตอย่างต่อเนื่องครั้งเดียว เพื่อให้รูปลักษณ์ของผลิตภัณฑ์ได้มาตรฐาน การติดตั้งการเจาะที่สอดคล้องกันทำได้ง่าย สายการผลิตมีความเร็วในการผลิตสูง การเจาะแบบออนไลน์และการผลิตแบบขึ้นรูปอย่างต่อเนื่อง ใช้งานง่ายและใช้แรงงานน้อย
การกำหนดค่าผลิตภัณฑ์:
| วัสดุ | เหล็กกล้าคาร์บอนต่ำรีดเย็น |
| ความแข็งแรงของผลผลิตของวัตถุดิบ | 23Mpa |
| ความต้านทานแรงดึงของวัตถุดิบ | 450Mpa |
| เส้นผ่านศูนย์กลางภายนอกของขดลวด | ≤Ф1300 มม. |
| เส้นผ่านศูนย์กลางภายในของขดลวด | Ф508mm |
| ความกว้างของแถบเหล็ก | ≤500mm |
| ความหนาของแถบเหล็ก | 3mm |
| น้ำหนักขดลวดเดียว | ≤5000 กก. |
| ความเร็วสายการผลิต | 4 ชิ้น/นาที (ความยาว 4320 มม.) |
หมายเหตุ: แบบร่างชนิดบอร์ดจะต้องเป็นไปตามแบบร่างที่ผู้ซื้อและผู้ขายลงนามและยืนยันในที่สุด
กระบวนการผลิต:

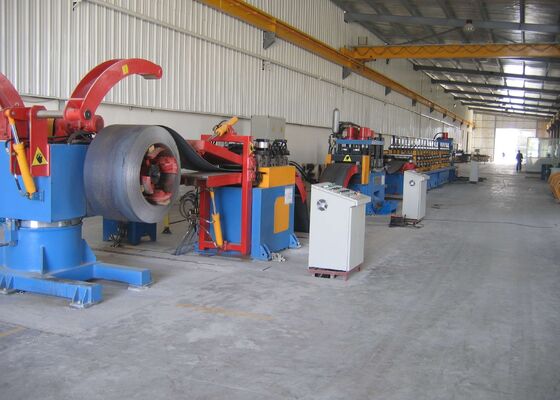

สายการผลิตดำเนินการตามขั้นตอนการทำงานดังต่อไปนี้: การคลายขดลวด → ลูป (การจัดเก็บ) → การป้อนการปรับระดับเซอร์โว → การเจาะ (การตัด) 315T + การเจาะและการเสริมแรง → การดัดเย็น → การปล่อย
เครื่องขึ้นรูปม้วน - 1 ชุด
วัตถุประสงค์: ใช้เพื่อให้ได้รูปร่างอินเทอร์เฟซที่ต้องการผ่านกระบวนการดัดม้วน
โครงสร้าง: ชุดขึ้นรูปใช้เฟรมอิสระ (สไตล์โค้งแบบเปลี่ยนเร็ว) ขับเคลื่อนด้วยมอเตอร์และตัวลด และขับเคลื่อนด้วยกล่องลด เกียร์ขึ้นรูปได้รับการออกแบบโดยซอฟต์แวร์ระดับมืออาชีพ วัสดุทำจากเหล็กแม่พิมพ์คุณภาพสูง Cr12 มีความแข็ง HRC58~62 หลังจากการอบชุบแข็ง (ลักษณะทางกายภาพเทียบเท่ากับวัสดุอเมริกัน D2) พื้นผิวลูกกลิ้งถูกขัดเงาหลังจากการตัดเฉือนอย่างละเอียด ลูกกลิ้งมีความแม่นยำสูงและมีอายุการใช้งานยาวนาน
เพลาล่างถูกขับเคลื่อน และเพลาบนและล่างใช้เกียร์ซิงโครนัสหากจำเป็น ไดรฟ์หลักขับเคลื่อนด้วยกล่องลด วัตถุวัสดุของกล่องลดคือ ZG45 หรือการเชื่อมแผ่นเหล็ก
น็อตด้านนอกของส่วนโค้งเป็นแบบซ้าย (เพลาล่าง) และขวา (เพลาบน)
| ผ่านการขึ้นรูป | 13 |
| เส้นผ่านศูนย์กลางเพลาเครื่องขึ้นรูป | φ80mm |
| กำลังมอเตอร์ | ประมาณ 55kW |
| ความเร็วสายสูงสุด | 10~30m/min |
ระบบไฮดรอลิก -2 ชุด
วัตถุประสงค์: 1 ชุดให้พลังงานสำหรับเครื่องคลายขดลวด รถเข็นขนถ่าย และเครื่องเจาะ อีกชุดหนึ่งให้การสนับสนุนด้านพลังงานสำหรับการตัดไฮดรอลิก
โครงสร้าง: โครงสร้างการรวมกันของปั๊มและตัวสะสมถูกนำมาใช้ และความเร็วในการเจาะและการตัดเฉือนนั้นรวดเร็ว ซึ่งช่วยเพิ่มความเร็วของสายการผลิต เครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศใช้สำหรับการกระจายความร้อนเพื่อให้เป็นไปตามข้อกำหนดการผลิตที่มีภาระสูงและอุณหภูมิสูง ระบบไฮดรอลิกนี้เป็นระบบไฮดรอลิกแบบเร็ว เหมาะสำหรับสายการผลิตการเจาะความเร็วสูง รูโรลเลอร์ และการตัดเฉือนแบบดัดเย็น ส่วนประกอบไฮดรอลิกหลักคือผลิตภัณฑ์ Beijing Huade
ส่วนประกอบหลัก ได้แก่ ปั๊มน้ำมัน มอเตอร์ วาล์วไฮดรอลิก โซลินอยด์วาล์ว ตัวกรอง และถังน้ำมันไฮดรอลิก เป็นต้น
ระบบไฮดรอลิกใช้ตัวกรอง และรับประกันความสะอาดของน้ำมันให้อยู่ในระดับ 6-8
หน่วยควบคุมไฟฟ้า -1 ชุด
ทั้งสายใช้โหมดควบคุมแบบมนุษย์และเครื่องจักรที่รวม PLC และหน้าจอสัมผัส สามารถตั้งค่าข้อมูลจำเพาะ ปริมาณ และพารามิเตอร์ระบบของชิ้นส่วนผ่านหน้าจอสัมผัส สามารถจัดเก็บชุดคำแนะนำการทำงานหลายชุดได้ในครั้งเดียว มีระบบอัตโนมัติในระดับสูงและมีฟังก์ชันการเตือนในกรณีที่มีความผิดปกติในสายการผลิต การทำงานของสายการผลิตทั้งหมดสามารถตรวจสอบได้ผ่านระบบควบคุม หลังจากไฟฟ้าขัดข้องหรือปิดเครื่องในสถานะผิดปกติ การประมวลผลสามารถดำเนินการต่อได้ตามพารามิเตอร์การทำงานที่ตั้งไว้ก่อนหน้านี้
คำอธิบายของส่วนประกอบไฟฟ้าหลัก:
| PLC | Xunjie |
| ระบบเซอร์โว | Xunjie |
| อินเวอร์เตอร์ | Xunjie |
| หน้าจอสัมผัส | Xunjie |
| เครื่องใช้ไฟฟ้าแรงดันต่ำ | Xunjie |
