การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | เหล็กกล้าคาร์บอนต่ำรีดเย็น | ความแข็งแรงของผลผลิตวัตถุดิบ: | 23 เมกะปาสคาล |
|---|---|---|---|
| ความต้านทานแรงดึงของวัตถุดิบ: | 450MPA | เส้นผ่านศูนย์กลางนอกม้วน: | ≤Ф1300 มม |
| เส้นผ่านศูนย์กลางภายในของขดลวด: | Ф508มม | ความกว้างแถบเหล็ก: | ≤500มม. |
| ความหนาของแถบเหล็ก: | 3มม | ความเร็วของสายการผลิต: | 4 ชิ้น/นาที (ความยาว 4320 มม.) |

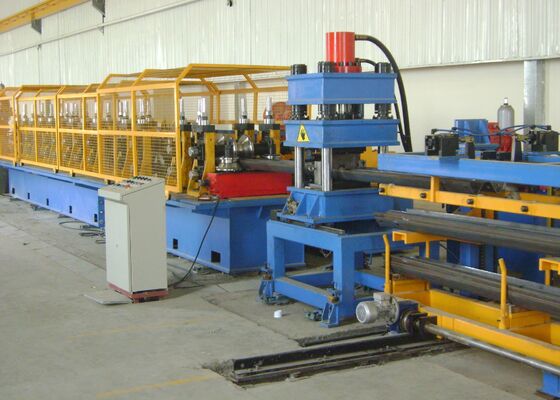

รุ่น RF300 ทางด่วน สองคลื่น Cold Bending รูปแบบสายการผลิตอัตโนมัติสําหรับการใช้ Guardrail
การนําเสนอสินค้า:
รถถทางหลวง รถทางหลวง รถทางหลวง รถทางหลวง รถทางหลวง รถทางหลวง รถทางหลวง รถทางหลวงการปรับระดับ, การเจาะ, การปั้น, การตัดเชือกในการผลิตต่อเนื่องหนึ่ง, เพื่อให้การผลิตผลิตภัณฑ์การออกแบบมาตรฐาน, การเจาะติดต่อกันติดตั้งง่าย.การผลิตการเจาะและการพิมพ์ต่อเนื่องบนสาย, ใช้งานง่ายและใช้แรงงานน้อยกว่า
การตั้งค่าสินค้า:
| วัสดุ | เหล็กอ่อนคาร์บอนม้วนเย็น |
| ความแข็งแรงของผลผลิตของวัตถุดิบ | 23Mpa |
| ความแข็งแรงในการดึงของวัตถุดิบ | 450Mpa |
| กว้างนอกของโค้ล | ≤Ф1300 มม. |
| กว้างภายในโค้ล | Ф508mm |
| ความกว้างของแผ่นเหล็ก | ≤ 500 มม |
| ความหนาของแผ่นเหล็ก | 3 มม. |
| น้ําหนักของโค้ลเดียว | ≤ 5000 kg |
| ความเร็วของสายการผลิต | 4 ชิ้น/นาที (ความยาว 4320 มม.) |
หมายเหตุ: การออกแบบชนิดแผ่นต้องเป็นไปตามการออกแบบที่ผู้ซื้อและผู้ขายลงนามและยืนยันอย่างแน่นอน
กระบวนการผลิต:
สายการผลิตทํางานตามกระแสกระบวนการต่อไปนี้:การปลด → ลุป (การเก็บ) → การให้อาหารการระดับ servo → 315T การเจาะ (การตัด) + การเจาะและการเสริมความแข็งแรง → การบิดเย็น → การปล่อย
การจัดตั้งและจุดประสงค์ของหน่วย

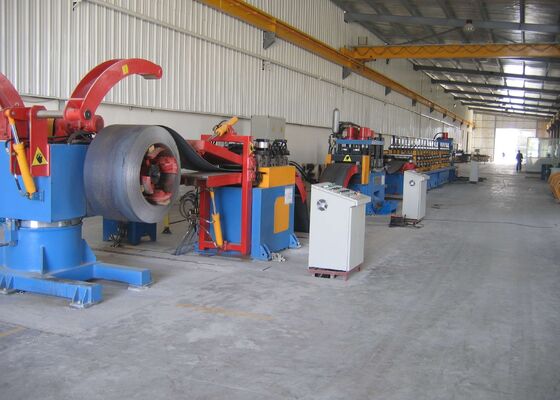

เครื่องปลด - 1 ชุด
การปลดลม: เครื่องอยู่ในโหมดการสนับสนุนเดียว มอเตอร์ขับแกนปลดลมเพื่อปลดลมและพลังงานไฮดรอลิกขับเคลื่อนอุปกรณ์ยืดของแกน uncoiler เพื่อติดตั้งโค้ลบนแกน uncoilerโครงสร้างการยืดหยุ่นเป็นชนิดของสับ และสภาพการทํางานคงที่และน่าเชื่อถือ
เครื่องถอดเป็น เครื่องถอดอัตโนมัติ เมื่อเครื่องถอดอัตโนมัติถูกติดตั้งไว้บนแกนถอดอัตโนมัติ แกนถอดอัตโนมัติจะหมุนอย่างมีประสิทธิภาพระหว่างการทํางานจริงของสายทั้งหมดและพลังการดึงของมันมาจากมอเตอร์ uncoiler. uncoiler สามารถปล่อย coil โดยอัตโนมัติตามความเร็วการทํางานของสายทั้งหมด เพื่อให้แน่ใจว่าความปลอดภัยการทํางานจริงของ uncoilerเครื่องปลดม้วนมีอุปกรณ์เบรกแบบปนูเมติก.
เครื่องปลดม้วนยังมี 4 แบฟล์และแขนกด เพื่อป้องกันการปลดม้วนในระหว่างกระบวนการปลดม้วนและรับประกันความปลอดภัยของผู้ใช้งาน
| กว้างภายในโค้ล | Ф508mm |
| กว้างขวางภายนอกของโค้ลที่อนุญาตสูงสุด | Ф1300 มิลลิเมตร |
| ความกว้าง coil ยอดอนุญาต | 500 มม |
| น้ําหนักภาระของโค้ลสูงสุด | ≤ 5000 kg |
| พลังงานของมอเตอร์ unwinder | ≈3kw (ขึ้นอยู่กับการออกแบบสุดท้าย) |
อุปกรณ์เก็บ (ไซโล) - 2 ชุด
วัตถุประสงค์: ใช้ในการปรับความเร็วที่ไม่ตรงกันระหว่างเครื่องปรับระดับและเครื่องเจาะและเครื่องเจาะและเครื่องเจาะและเครื่องปรับบิดม้วน และการแก้ไขความเบี่ยงเบนมันทําให้เส้นทั้งหมดทํางานอย่างเรียบร้อยและสมบูรณ์แบบ.
โครงสร้าง: อุปกรณ์เก็บของประกอบด้วยสองส่วน: รอลเลอร์กล่องและอุปกรณ์รองรับ มีกล่องกล่องสี่กลุ่มที่วางอยู่ทั้งสองด้านของถังเก็บของสองพวกเขาประกอบด้วยกรอบโค้งและกลุ่มของม้วนยืดหยุ่นพื้นผิวของม้วนมีโครมแข็ง ติดสวิทช์ไฟฟ้าที่ติดตั้งในหลุมของถังการปล่อยเพื่อควบคุมตําแหน่งของวัสดุม้วนเข้าหลุมเพื่อให้ความเร็วของแต่ละชิ้นงานสามารถตรงกันอย่างสมบูรณ์แบบ.
เครื่องปรับระดับเซอร์โว - 1 ชุด
วัตถุประสงค์: ให้อาหารวัสดุแผ่นตามความยาวของขั้นตอนที่จําเป็นสําหรับการเจาะ สามารถตั้งค่าปริมาตรการให้อาหารหลายชุดได้ในเวลาเดียวกัน ซึ่งสะดวกและรวดเร็วความแม่นยําของการให้อาหารแม่นยําโดยไม่ต้องความอดทนสะสม.
มันใช้การปรับระดับ 5 รอลเลอร์ (2 รอลเลอร์ในชั้นบน, 3 รอลเลอร์ในชั้นล่าง, การปรับสกรู), 1 คู่ของรอลเลอร์นํา, ปัดลมของรอลเลอร์อาหาร,การควบคุมความเร็วในการแปลงความถี่และการควบคุมสวิทช์ไฟฟ้าหน้าของเครื่องปรับระดับยังได้รับการออกอํานวยความสะดวกด้วยหัวถ่านโทรทรรศน์และอุปกรณ์กดเพื่อให้แน่ใจว่าม้วนวัตถุดิบเข้าเครื่องปรับระดับเรียบร้อยและปลอดภัย.
โครงสร้าง: ประกอบด้วยกรอบ, ระบบ clamping, และระบบ servo drive.
| ความเร็วในการให้อาหารสูงสุด | 40m/min |
| ความกว้างการให้อาหารสูงสุดที่อนุญาต | ≤ 500 มม |
| ความหนาที่อนุญาตในการให้อาหาร | ≤3mm |
| ความผิดพลาดการให้อาหารครั้งเดียว | ≤±0.15mm (ความอนุญาตนี้ไม่ได้สะสม) |
| พลังงานของมอเตอร์เซอร์โว | ≈3Kw (ขึ้นอยู่กับการออกแบบสุดท้าย) |
| วัสดุของม้วนอาหารคือ 9Cr2Mo (หรือ GCr15) ความแข็ง HRC55-60 | |
