การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดแผ่น: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
|---|---|---|---|
| กำลังต่อย: | 1,000/1200kN | กำลังทำเครื่องหมาย: | 800/1000kN |
| ซีเอ็นซี หรือไม่: | ซีเอ็นซี | สถานีตาย: | 4 |
| เน้น: | เครื่องเจาะท่อ CNC 800KN,เครื่องเครื่องหมายแผ่นรู 1000KN,เครื่องเจาะ CNC 12 ตัวอักษร |
||

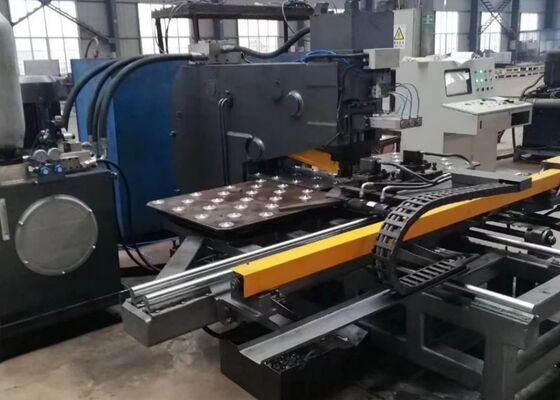

เครื่องเจาะรูและมาร์ก CNC สำหรับแผ่นเหล็กและท่อ 12 ตัวอักษร แรงดัน 800/1000KN
อุตสาหกรรมที่เกี่ยวข้อง:
ออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมการผลิตเสาเหล็ก เครื่องเจาะและเจาะแผ่น CNC นี้ให้ความแม่นยำเป็นพิเศษในการเจาะ มาร์ก และกระบวนการเจาะสำหรับส่วนประกอบแผ่นเหล็ก นอกจากนี้ยังมีความสามารถรอบด้านที่โดดเด่น สามารถทำงานเจาะ เจาะ และมาร์กบนชิ้นส่วนโลหะที่หลากหลายสำหรับการใช้งานทางอุตสาหกรรมที่หลากหลาย
ข้อมูลจำเพาะ:
| รุ่น | BNC100 | BNCZ100 | BNHD120 | |||
| ขนาดสูงสุดของชิ้นงาน (มม.) | 1500×800 | |||||
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ26 | |||||
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | / | Φ50 | ||||
| เรียวของแกนหมุนเจาะ | / | / | BT50 | |||
| ความหนาของแผ่น (มม.) | การเจาะ | 5～25 (Q235) | ||||
| การเจาะ | / | 40 | ||||
| แรงเจาะ (kN) | 1000/ 1200 | |||||
| แรงมาร์ก (kN) | 800/ 1000 | |||||
| ระยะทางขั้นต่ำระหว่างรูและขอบแผ่น (มม.) | การเจาะ | 25 | ||||
| การเจาะ | / | ขึ้นอยู่กับเส้นผ่านศูนย์กลางของรู | ||||
| ขนาดตัวอักษร (มม.) | 14×10×19 | |||||
| จำนวนตัวอักษร | 12 | |||||
| สถานีแม่พิมพ์ | 3 | 4 | ||||
| ความเร็วในการป้อนการเจาะ (มม./นาที) | / | 25~280 | 0~5000 | |||
| ระยะชักของแกนหมุนเจาะ (มม.) | / | 180 | 350 | |||
| ความเร็วในการหมุนของแกนหมุนเจาะ (รอบ/นาที) | / | 120~560 | 30~3000 | |||
| โหมดการเขียนโปรแกรม |
การเขียนโปรแกรมคำสั่ง, การวาด Auto CAD หรือซอฟต์แวร์เลย์เอาต์ |
|||||
| ขนาดโดยรวม กว้าง×ยาว×สูง (ม.) | 3.2×3×1.9 | 3.2×3×2.6 | 3.3×3.2×3 | |||
คุณสมบัติของผลิตภัณฑ์:
1. เครื่องเจาะและมาร์กเหล็กช่อง CNC มีโครงสร้างที่สร้างจากแผ่นเชื่อมชนิด C ซึ่งให้ความสมบูรณ์ของโครงสร้างที่ยอดเยี่ยมและพื้นที่การทำงานที่กว้างขวาง ระบบนี้ติดตั้งสถานีแม่พิมพ์สามสถานี ซึ่งหนึ่งในนั้นอุทิศให้กับการมาร์กโดยเฉพาะ และรองรับการจัดทำดัชนีสถานีแม่พิมพ์อัตโนมัติ ซึ่งช่วยเพิ่มประสิทธิภาพในการทำงาน ระบบหนีบช่วยให้เข้ากันได้กับชิ้นงานต่างๆ โดยใช้แผ่นกั้นอ้างอิงเป็นศูนย์เพื่อการวางตำแหน่งที่แม่นยำ ชิ้นงานถูกวางอย่างแน่นหนาบนโต๊ะทำงานแบบลูกปืน ซึ่งช่วยให้การจัดการราบรื่น การเคลื่อนที่ของแกน X และ Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์และส่งผ่านสกรูบอลความแม่นยำสูง ในขณะที่การจัดตำแหน่งตำแหน่งการเจาะจะจัดการโดย Programmable Logic Controller (PLC) ทำให้มั่นใจได้ถึงระบบอัตโนมัติเต็มรูปแบบของกระบวนการตัดเฉือน เมื่อผู้ปฏิบัติงานป้อนโปรแกรมชิ้นงานแล้ว ก็สามารถบันทึก เรียกคืน และนำกลับมาใช้ใหม่สำหรับรอบการผลิตแบบกลุ่มได้
2. เครื่องเจาะเหล็ก CNC ใช้เทคโนโลยี Computer Numerical Control (CNC) ที่ทันสมัยควบคู่ไปกับระบบป้อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่เหนือกว่าและความแม่นยำที่สม่ำเสมอในชิ้นงานที่หลากหลาย
3. ส่วนประกอบหลักที่ใช้งานได้ของเครื่องได้รับการออกแบบด้วยโครงสร้างแบบแยกส่วน ทำให้ง่ายต่อการบำรุงรักษาและขั้นตอนการซ่อมแซมที่มีประสิทธิภาพ
4. เครื่องเจาะและมาร์กแผ่นโลหะ CNC ช่วยให้สามารถรวมการเจาะ การมาร์ก และการเจาะได้อย่างราบรื่นบนแผ่นโลหะแผ่นเดียว ทำให้สามารถทำงานได้หลายกระบวนการภายในรอบการทำงานเดียว
5. โมดูลการเจาะรวมความสามารถในการทำงานหลัก รวมถึงการป้อนลงอย่างรวดเร็ว ความก้าวหน้าในการตัดเฉือนที่แม่นยำ และการดึงกลับอย่างรวดเร็ว ซึ่งทั้งหมดนี้ช่วยเพิ่มประสิทธิภาพในการทำงานอย่างมากในสภาพแวดล้อมการทำงานจริง
6. ด้วยระบบตรวจวินิจฉัยข้อผิดพลาดด้วยตนเองขั้นสูง เครื่องช่วยให้ตรวจพบปัญหาการทำงานได้อย่างรวดเร็ว ทำให้สามารถแทรกแซงการบำรุงรักษาได้ทันท่วงทีและรับประกันความน่าเชื่อถือในการผลิตอย่างต่อเนื่อง
7. กระบวนการเขียนโปรแกรมได้รับการออกแบบอย่างระมัดระวังเพื่อจัดลำดับความสำคัญของความง่ายในการใช้งาน: ผู้ปฏิบัติงานสามารถป้อนเส้นผ่านศูนย์กลางของรู พิกัดตำแหน่ง และปริมาณชุดชิ้นงานลงในระบบควบคุมได้โดยตรง นอกจากนี้ ระบบยังเข้ากันได้กับโปรแกรมที่สร้างโดยซอฟต์แวร์ lofting เฉพาะทาง หรืออนุญาตให้แปลงไฟล์ CAD/CAM ได้โดยตรง ทำให้มั่นใจได้ถึงการดำเนินการโปรแกรมที่ราบรื่นและมีประสิทธิภาพ

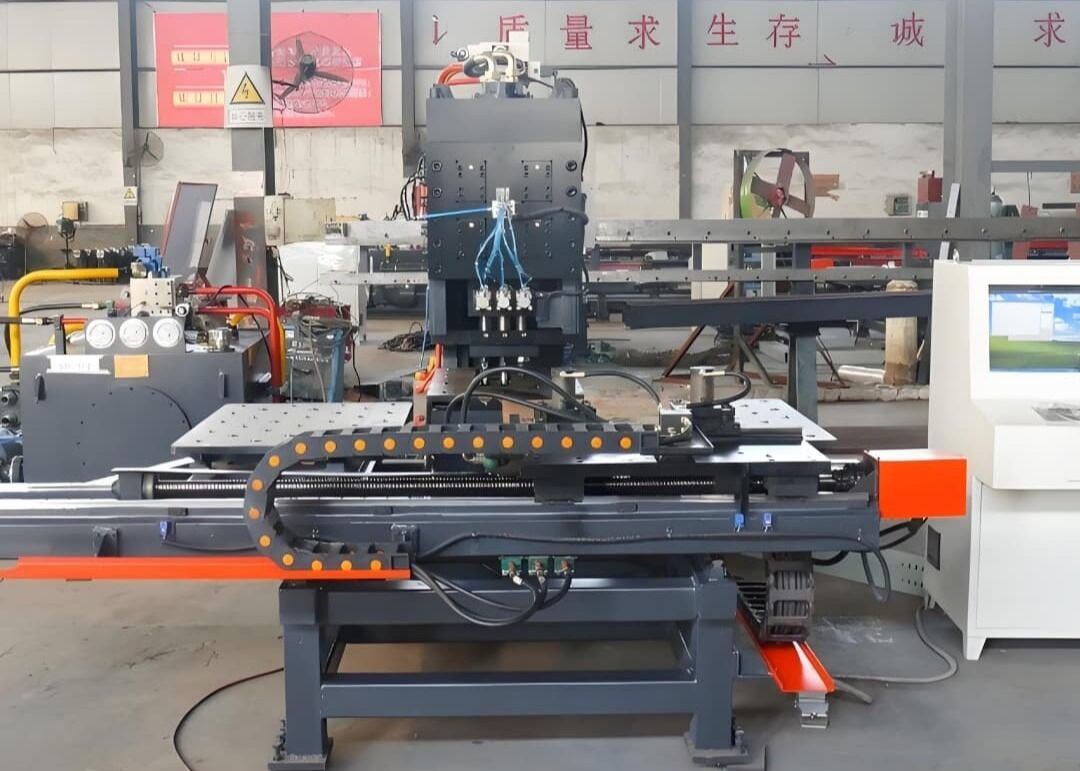

รายละเอียดเครื่อง:
ระบบงานโลหะเฉพาะทางนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อทำการเจาะ มาร์ก และเจาะบนแผ่นเหล็กภายในภาคการผลิตเสาเหล็ก รับประกันความแม่นยำในการตัดเฉือนเป็นพิเศษ โดยเป็นไปตามมาตรฐานความคลาดเคลื่อนที่เข้มงวดและข้อกำหนดการตกแต่งพื้นผิว นอกเหนือจากการใช้งานหลักในอุตสาหกรรมเสาเหล็กแล้ว อุปกรณ์อเนกประสงค์สูงนี้ยังมีความสามารถในการเจาะ เจาะ และมาร์กที่เชื่อถือได้สำหรับแผ่นโลหะในหลากหลายภาคส่วนอุตสาหกรรม ทำให้มั่นใจได้ถึงประสิทธิภาพในการทำงานและความแม่นยำในการประมวลผลสำหรับชิ้นงานโลหะทุกประเภท ซึ่งช่วยปรับปรุงเวิร์กโฟลว์และเพิ่มคุณภาพของผลิตภัณฑ์ในแอปพลิเคชันทางอุตสาหกรรมต่างๆ
