รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงเล็กน้อย: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30m/นาที |

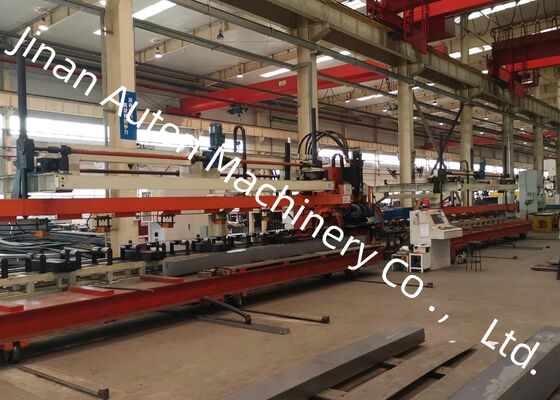

เครื่องเจาะแผ่น CNC ความละเอียด 1200KN ความแรงนามและความหนาแผ่นสูงสุด ความจุ 6 มม
วัตถุประสงค์และลักษณะของสินค้า
การออกแบบเป็นวิธีการแก้ไขการผลิตเฉพาะทั้งหมดในตัวหนึ่ง เส้นทางนี้ถูกพัฒนาโดยเฉพาะสําหรับการดําเนินงาน Punching ของรั้วแนวนอนเรียบที่ใช้ในการผลิตรถยนต์การนําเสนอหลักฐานทางเทคนิคของประเทศและต่างประเทศที่มีความก้าวหน้า, มันรวมข้อดีทางการแข่งขันของผลิตภัณฑ์ที่เกี่ยวข้องหลายอย่างขณะที่ปฏิบัติตามมาตรฐานการกระแทกอย่างเคร่งครัดสําหรับการตั้งกรอบรถยนต์ทั่วโลกที่หลากหลายมันสามารถตอบสนองความต้องการการประมวลผลที่ยืดหยุ่นของรั้วแนวนอนในหลายประเภทของกรอบรถยนต์, และมีความน่าเชื่อถือในการดําเนินงานที่แข็งแรงและประสิทธิภาพการผลิตที่สูงกว่า
ปริมาตรทางเทคนิคหลัก:
| ไม่ ไม่ | ชื่อ | มูลค่า |
| 1 | ความแรงนาม | 1200KN |
| 2 | ขนาดและระยะของแผ่นแปรรูป | |
| 3 | ความยาว | ขนาด 4 000-8000 มม. |
| ความกว้าง | ขนาด 200-550 มิลลิเมตร | |
| ความหนา | ขนาด 3 6mm | |
| การบิดแผ่นที่เข้ามา | ≤7mm/10m | |
| ความไม่เรียบร้อยของแผ่นในแกน X | ≤10mm/1000mm,≤20mm/8000mm | |
| ความไม่เรียบร้อยของแผ่นแกน Y | 5 มม | |
| การบดแผ่น | ≤ 50 มม | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510850N/mm2 | |
| 4 | กว้างขนาดสูงสุด | φ60mm |
| 5 | จํานวนโมดูล | 25 บาท |
| 6 | ความเร็วสูงสุด | |
| แกน X | Max=50m/min | |
| แกน Y | Max=30m/min | |
| 7 | ความแม่นยําของการประมวลผล | |
| แกน X | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 มิลลิเมตร / 600 มิลลิเมตร | |
1. โต๊ะม้วนสนับสนุนด้านยาว
สร้างด้วยฐานและม้วนรองรับ ส่วนประกอบนี้ถูกออกแบบมาเพื่อให้การสนับสนุนที่มั่นคงสําหรับวัสดุแผ่นแต่ละม้วนได้รับการออกแบบพร้อมกับการประกอบหักที่ปลายทั้งสองเพื่อรับประกันการทํางานที่ปลอดภัยและไม่มีรอยด้วยความแข็งแกร่งทางโครงสร้างและความทนทานต่อการกระแทกที่แข็งแกร่ง
2. อุปกรณ์ตั้งใจ
อุปกรณ์นี้มีการปรับแต่งด้วย 5 ชุดของกลไกการตั้งกลางและตําแหน่ง โดยที่สองบล็อกการตั้งกลางถูกขับเคลื่อนและนําทางโดยเรียงทางนําแม่นยํา,กระปุกอากาศขับเคลื่อนสองคู่ของบล็อคการตั้งใจที่จะเคลื่อนย้ายไปหากันและกัน ทําให้มีการตั้งใจอย่างแม่นยําและความมั่นคงของวัสดุแผ่นความสามารถการตั้งตําแหน่งเชิงเส้นรับประกันว่าความเบี่ยงเบนความกว้างถูกกระจายอย่างเท่าเทียมกันในทั้งสองด้านของแผ่น, การรักษาความแม่นยําการประมวลผลที่ตรงกัน
3. อุปกรณ์การให้อาหารแกนแกน X: 2 ชุด
สายเครื่องเจาะรั้วนี้ประกอบด้วยมอเตอร์เซอร์โว, เครื่องลดความแม่นยํา, เครื่องกดไฮดรอลิกลอย, รถไฟทางนําเส้นตรงความแม่นยํา, รากความแม่นยํา, และโครงสร้างการสนับสนุนเครื่องยนต์ servo ส่งพลังงานในการขับเคลื่อน gear helical เข้าสู่การหมุนผ่านการลดความแม่นยํา, และต่อเนื่องเปลี่ยนการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้นผ่านกลไก rack.รับประกันการขนส่งวัสดุแผ่นที่แม่นยําและมั่นคง. เครื่องจับอาหารใช้การออกแบบโครงสร้างลอย ซึ่งให้ความสามารถในการปรับตัวที่แข็งแกร่งกับวัสดุแผ่นบิดเบือนเล็กน้อย,และความมั่นคงในการปฏิบัติงานที่คง
สายเจาะ CNC สําหรับแผ่นแผ่นขั้วขั้วขั้วขั้วขั้วรถยนต์ ใช้การจัดวางการจับยึด-ดึงวิธีการ clamping นี้การันตีการติดตั้งที่น่าเชื่อถือของแผ่นที่มีเบี่ยงเบนความสูงขอบอุปกรณ์ clamping ถูกวาง symmetrically บนทั้งสองด้านของหน่วยเครื่องหลัก
ในงานนิทรรศการ มีการคัดเลือกอย่างรอบคอบของตัวอย่างรั้วขนานที่เสร็จสิ้นตัวอย่างเหล่านี้ครอบคลุมความละเอียดที่กว้างขวางที่กําหนดไว้สําหรับรถบรรทุกเหมืองแร่และยานพาหนะพิเศษพวกเขาเป็นตัวอย่างที่น่าเชื่อใจของความสามารถในการทํางานหลักของอุปกรณ์และความมั่นคงของโครงสร้างโดยรวมของชิ้นงานเสร็จ.
สายอุปกรณ์เจาะขั้วเรียบนี้สําหรับรถบรรทุกเบา คือวิธีการแก้ไขที่พัฒนาขึ้นตามสั่ง โดยเฉพาะเจาะจงสําหรับการเจาะขั้วเรียบในทางยาวของรถยนต์มันถูกออกแบบเป็นหลักสําหรับการแปรรูปแกะใหญ่ของรถบรรทุกและยานพาหนะพิเศษ, ส่งการแปรรูปรูระดับความแม่นยําสูงเพื่อตอบสนองความต้องการการประกอบโครงสร้างของส่วนประกอบรถยนต์ภาระหนักและผลิตตามสั่ง
