การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงเล็กน้อย: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30m/นาที |
| เน้น: | 60mm CNC punching machine for automobile beams,CNC plate punching line 8000mm length,automotive beam CNC punching machine with warranty |
||
60mm Max. เส้นผ่านศูนย์กลางการเจาะ แผ่นคานตามยาวรถยนต์ CNC Punching Line ความยาว 4000～8000mm
วัตถุประสงค์และลักษณะของผลิตภัณฑ์
เครื่องจักรนี้ทำหน้าที่เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อการเจาะรูบนคานตามยาวแบบแบนในอุตสาหกรรมยานยนต์ โดยได้รับการออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการในการทำรูที่แม่นยำของคานตามยาวแบบแบนของยานยนต์ ซึ่งเป็นส่วนประกอบสำคัญในการรับน้ำหนักในโครงรถยนต์ เพื่อให้มั่นใจในคุณภาพของรูที่สม่ำเสมอ ตำแหน่งที่แม่นยำ และประสิทธิภาพที่เชื่อถือได้เพื่อให้สอดคล้องกับมาตรฐานการผลิตยานยนต์
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงเล็กน้อย | 1200KN |
| 2 | ขนาดและช่วงของแผ่นงาน | |
| 3 | ความยาว | 4000～8000mm |
| ความกว้าง | 200～550mm | |
| ความหนา | 3～6mm | |
| การงอของวัสดุแผ่นงาน | ≤7mm/10m | |
| ความไม่สม่ำเสมอของแผ่นงานแกน X | ≤10mm/1000mm ,≤20mm/8000mm | |
| ความไม่สม่ำเสมอของแผ่นงานแกน Y | 5mm | |
| การบิดงอของแผ่นงาน | ≤50mm | |
| คุณสมบัติทางกลของวัสดุแผ่นงาน | σb=510～850N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60mm |
| 5 | จำนวนโมดูล | 25个 |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50m/min | |
| แกน Y | สูงสุด=30m/min | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 mm / 600 mm | |

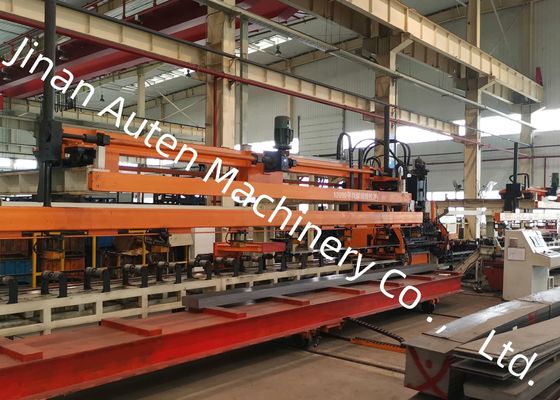

องค์ประกอบโครงสร้าง
เครื่องจักรนี้ประกอบด้วยอุปกรณ์การโหลดและขนถ่ายอัตโนมัติ อุปกรณ์ปรับศูนย์สำหรับการชดเชยอัตโนมัติของแผ่นส่วนต่างๆ อุปกรณ์ป้อน หน่วยเจาะ อุปกรณ์ปล่อยของเสียอัตโนมัติ รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติกส์ ซึ่งทั้งหมดนี้รวมเข้าด้วยกันเพื่อให้มั่นใจถึงการทำงานที่เสถียรและมีประสิทธิภาพตลอดกระบวนการเจาะคานตามยาวแบบแบน
สายการผลิตเลือกรูท้องด้านหน้าส่วนบนเป็นรูระบุตำแหน่งสำหรับการประมวลผลหน้าแปลน ทำให้สามารถเจาะคานตามยาวที่มีหน้าตัดคงที่ได้อย่างน่าเชื่อถือ มีประสิทธิภาพ ยืดหยุ่น และเป็นอัตโนมัติเต็มรูปแบบ ซึ่งให้ความคุ้มค่าสูง มีการวัดอัตโนมัติและการชดเชยความแม่นยำสำหรับข้อผิดพลาดรูปร่างคานตามยาว การกำหนดค่าได้รับการปรับให้เหมาะสมและควบคุมโดยระบบ CNC ของ SIEMENS ของเยอรมนีเพื่อเพิ่มความน่าเชื่อถือในการทำงาน พร้อมด้วยการควบคุมแบบสองช่องทาง ทำให้มั่นใจได้ถึงประสิทธิภาพการประมวลผลสูง สำหรับการปั๊มแบบกรอง คานตามยาวจะเคลื่อนไปข้างหน้าเท่านั้นโดยไม่มีการเคลื่อนที่ถอยหลัง ซึ่งช่วยปรับปรุงขั้นตอนการทำงานให้คล่องตัวยิ่งขึ้น
ระบบควบคุมใช้ระบบ CNC SIEMENS 828D พร้อมการป้อนด้วยเซอร์โวมอเตอร์ การกำหนดค่านี้ช่วยให้มั่นใจได้ถึงประสิทธิภาพการทำงานสูงและความแม่นยำของชิ้นงานที่เสถียร ซึ่งตอบสนองความต้องการที่เข้มงวดของการประมวลผลที่แม่นยำอย่างเต็มที่ ติดตั้งอุปกรณ์ปรับศูนย์กลางเซอร์โวบนลูกกลิ้งรองรับการป้อน ซึ่งสามารถรองรับการประมวลผลของแผ่นส่วนต่างๆ ที่มีความแตกต่างของความสูง 0–200 มม. ซึ่งช่วยเพิ่มความสามารถในการปรับตัวให้เข้ากับข้อกำหนดของชิ้นงานที่หลากหลาย

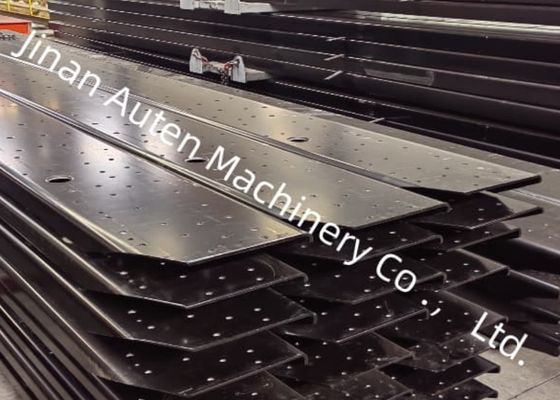

นิทรรศการนำเสนอตัวอย่างคานตามยาวสำเร็จรูปที่คัดสรรมาอย่างดีซึ่งประมวลผลโดยสายการผลิตนี้ ครอบคลุมข้อกำหนดหลายประการที่เหมาะสมสำหรับรถบรรทุกเหมืองแร่และยานพาหนะพิเศษ ตัวอย่างเหล่านี้แสดงให้เห็นถึงตำแหน่งรูที่แม่นยำ ขอบที่เจาะเรียบ และเสถียรภาพโครงสร้างโดยรวมที่ทำได้โดยอุปกรณ์ ซึ่งให้หลักฐานที่จับต้องได้ถึงความสามารถในการประมวลผลที่เหนือกว่าแก่ผู้เข้าชมและลูกค้าเป้าหมาย
อุปกรณ์นี้เป็นโซลูชันที่พัฒนาขึ้นเองโดยเฉพาะสำหรับงานเจาะคานตามยาวแบบแบนของยานยนต์ ได้รับการออกแบบมาเพื่อใช้กับคานหลักของรถบรรทุกและยานพาหนะพิเศษเป็นหลัก เพื่อให้มั่นใจว่ามีการผลิตรูที่แม่นยำเพื่อตอบสนองความต้องการในการประกอบโครงสร้างของส่วนประกอบรับน้ำหนักของยานยนต์สำหรับงานหนักและผลิตตามสั่ง
ผู้ติดต่อ: Gaven
โทร: +86-13306412803
แฟกซ์: +86-531-5553-1208
