รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงเล็กน้อย: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30m/นาที |

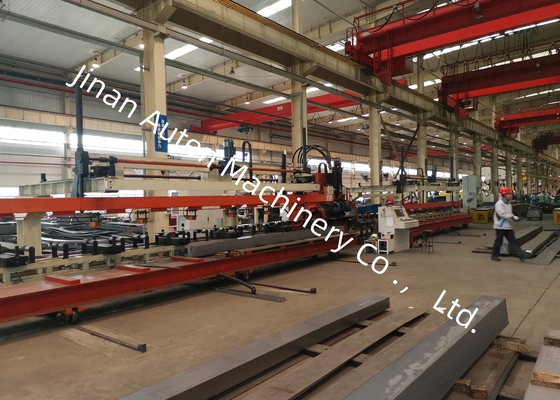

สายการผลิตเจาะ CNC คานรถบรรทุกหนา 4-9 มม. ความยาวชิ้นงาน 4000-12000 มม.
การใช้งาน:
สายการผลิตคานตามยาวสำหรับยานยนต์เป็นอุปกรณ์แปรรูปแผ่นโลหะอัตโนมัติที่มีประสิทธิภาพสูงและมีความแม่นยำสูง ซึ่งพัฒนาขึ้นโดยเฉพาะโดยบริษัทของเราสำหรับการเจาะคานตามยาวสำหรับยานยนต์ที่มีความแข็งแรงสูง ออกแบบมาสำหรับการเจาะคานตามยาวของยานพาหนะที่มีความกว้างและความหนาเป็นพิเศษ รวมถึงรถบรรทุกเหมืองแร่และยานพาหนะพิเศษ
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงดันระบุ | 1200KN |
| 2 | ขนาดและช่วงของแผ่นที่กำลังประมวลผล | |
| 3 | ความยาว | 4000～8000mm |
| ความกว้าง | 200～550mm | |
| ความหนา | 3～6mm | |
| การโค้งงอของแผ่นวัสดุที่เข้ามา | ≤7mm/10m | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10mm/1000mm ,≤20mm/8000mm | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5mm | |
| การบิดงอของแผ่น | ≤50mm | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510～850N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60mm |
| 5 | จำนวนโมดูล | 25 |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50m/min | |
| แกน Y | สูงสุด=30m/min | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 mm / 600 mm | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง |
แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของรูจะขึ้นอยู่กับปลายของแผ่น แกน Y คือความกว้างของแผ่น และการอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน | ด้วยตนเอง, อัตโนมัติ |
องค์ประกอบโครงสร้าง
เครื่องนี้ประกอบด้วยกลไกการบรรจุและขนถ่ายอัตโนมัติ อุปกรณ์ปรับศูนย์ชดเชยอัตโนมัติสำหรับแผ่นส่วนต่างๆ กลไกการป้อน หน่วยเจาะ กลไกการปล่อยของเสียอัตโนมัติ รวมถึงระบบไฮดรอลิก ไฟฟ้า และนิวเมติก
คุณสมบัติของผลิตภัณฑ์
1. ระบบควบคุมใช้ระบบ CNC SIEMENS 828D พร้อมการป้อนด้วยเซอร์โวมอเตอร์ ให้ประสิทธิภาพการทำงานสูงและรับประกันความแม่นยำของชิ้นงานที่มั่นคงระหว่างการประมวลผล
2. อุปกรณ์ปรับศูนย์กลางแบบเซอร์โวติดตั้งบนลูกกลิ้งรองรับการป้อน สามารถรองรับการประมวลผลแผ่นส่วนต่างๆ ที่มีความแตกต่างของความสูง 0–200 มม.
3. สามารถติดตั้งแม่พิมพ์ได้ 25 แบบที่มีเส้นผ่านศูนย์กลางแตกต่างกัน และกระบวนการติดตั้งแม่พิมพ์ทำได้รวดเร็วและสะดวก ลดเวลาหยุดทำงานสำหรับการเปลี่ยนเครื่องมือ
4. การบรรจุ การเจาะ และการขนถ่ายแผ่นเป็นไปโดยอัตโนมัติอย่างเต็มที่ ซึ่งช่วยลดความเข้มข้นในการทำงานของผู้ปฏิบัติงานได้อย่างมาก

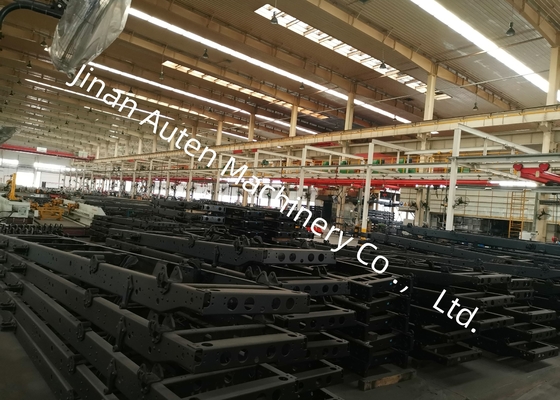

นิทรรศการนำเสนอตัวอย่างคานตามยาวสำเร็จรูปที่ผ่านการประมวลผลโดยสายการผลิตนี้ ครอบคลุมข้อกำหนดต่างๆ ที่ใช้ในรถบรรทุกเหมืองแร่และยานพาหนะพิเศษ ตัวอย่างเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความแม่นยำในการวางตำแหน่งรู ความเรียบของขอบที่เจาะ และความสมบูรณ์ของโครงสร้างโดยรวมที่ทำได้ ทำให้ลูกค้าและผู้ตรวจสอบสามารถตรวจสอบประสิทธิภาพการประมวลผลของอุปกรณ์ได้ด้วยสายตา
เครื่องนี้เป็นอุปกรณ์พิเศษที่ออกแบบมาสำหรับการเจาะบนคานตามยาวแบบแบนภายในอุตสาหกรรมยานยนต์ ออกแบบมาเพื่อประมวลผลคานหลักของรถบรรทุกและยานพาหนะพิเศษเป็นหลัก เพื่อให้แน่ใจว่ามีการสร้างรูที่แม่นยำเพื่อตอบสนองความต้องการในการประกอบโครงสร้างของส่วนประกอบรับน้ำหนักสำหรับยานยนต์สำหรับงานหนักและแบบกำหนดเองเหล่านี้
