การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| การทำงาน: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| แรงเล็กน้อย: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50m/นาที | ความเร็วในการให้อาหาร Y: | 30m/นาที |
| เน้น: | 3-6mm truck beam CNC punching line,750Mpa tensile strength CNC punching machine,CNC plate punching production line |
||

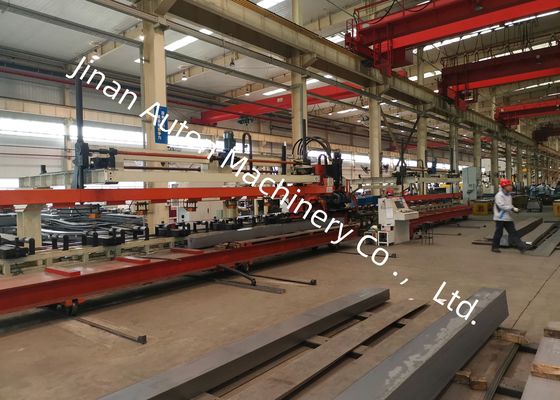

สายการผลิตเจาะ CNC คานรถบรรทุกหนา 3-6 มม. ความต้านทานแรงดึงวัสดุ 750Mpa
การประยุกต์ใช้:
เครื่องจักรนี้เป็นอุปกรณ์พิเศษที่ออกแบบมาสำหรับการเจาะรูในคานตามยาวแบนภายในอุตสาหกรรมยานยนต์
พารามิเตอร์ทางเทคนิคหลัก:
| เลขที่ | ชื่อ | ค่า |
| 1 | แรงดันเล็กน้อย | 1200KN |
| 2 | ขนาดและช่วงการประมวลผลแผ่น | |
| 3 | ความยาว | 4000～8000mm |
| ความกว้าง | 200～550mm | |
| ความหนา | 3～6mm | |
| การงอของวัสดุแผ่นที่เข้ามา | ≤7mm/10m | |
| ความไม่สม่ำเสมอของแผ่นแกน X | ≤10mm/1000mm ,≤20mm/8000mm | |
| ความไม่สม่ำเสมอของแผ่นแกน Y | 5mm | |
| การบิดงอของแผ่น | ≤50mm | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510～850N/mm2 | |
| 4 | เส้นผ่านศูนย์กลางการเจาะสูงสุด | φ60mm(แรงเจาะสูงสุดต้องไม่เกินแรงดันเล็กน้อยของเครื่องมือเครื่องจักร) |
| 5 | จำนวนโมดูล | 25 ชิ้น |
| 6 | ความเร็วสูงสุด | |
| แกน X | สูงสุด=50m/min | |
| แกน Y | สูงสุด=30m/min | |
| 7 | ความแม่นยำในการประมวลผล | |
| แกน X | ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 mm / 600 mm | |
| 8 | วิธีการประมวลผล | การกรอง |
| 9 | อ้างอิง | แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของรูจะขึ้นอยู่กับปลายของแผ่น แกน Y คือความกว้างของแผ่น และจุดอ้างอิงคือเส้นกึ่งกลาง |
| 11 | โหมดการทำงาน |
ด้วยตนเอง, อัตโนมัติ |
องค์ประกอบโครงสร้าง:
เครื่องจักรนี้ประกอบด้วยอุปกรณ์ขนถ่ายอัตโนมัติ อุปกรณ์ปรับศูนย์กลางสำหรับการชดเชยอัตโนมัติของแผ่นส่วนต่างๆ อุปกรณ์ป้อน หน่วยเจาะ อุปกรณ์ปล่อยของเสียอัตโนมัติ พร้อมด้วยระบบไฮดรอลิก ไฟฟ้า และนิวเมติก
คุณสมบัติของผลิตภัณฑ์:
1. ระบบควบคุมประกอบด้วยระบบ CNC SIEMENS 828D โดยมีการป้อนด้วยเซอร์โวมอเตอร์ ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานสูงและความแม่นยำของชิ้นงานที่สม่ำเสมอ
2. ติดตั้งอุปกรณ์ปรับศูนย์กลางเซอร์โวตรงกลางบนลูกกลิ้งรองรับการป้อน ซึ่งสามารถจัดการกับการประมวลผลของแผ่นส่วนต่างๆ ที่มีความแตกต่างของความสูง 0-200 มม.
3. สามารถติดตั้งแม่พิมพ์ได้ถึง 25 แม่พิมพ์ที่มีเส้นผ่านศูนย์กลางแตกต่างกัน โดยกระบวนการติดตั้งทำได้อย่างรวดเร็วและตรงไปตรงมา
4. การโหลด การเจาะ และการขนถ่ายแผ่นเป็นไปโดยอัตโนมัติ ทำให้ลดความเข้มข้นในการทำงาน
5. วัสดุเหลือใช้จะถูกปล่อยและรวบรวมโดยอัตโนมัติ
แสดงตัวอย่างคานตามยาวสำเร็จรูปที่ผ่านการประมวลผลโดยสายการผลิต ครอบคลุมข้อกำหนดต่างๆ ที่ใช้ในรถบรรทุกเหมืองแร่และยานพาหนะพิเศษ ตัวอย่างเหล่านี้แสดงให้เห็นอย่างชัดเจนถึงความแม่นยำของตำแหน่งรู ความเรียบของขอบเจาะ และความสมบูรณ์ของโครงสร้างโดยรวมที่ทำได้ ทำให้ลูกค้าและผู้ตรวจสอบสามารถตรวจสอบประสิทธิภาพของอุปกรณ์ได้ด้วยสายตา
