การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 120 Tons | Machine stroke X: | 12000mm |
| Machine stroke Y: | 600mm | Feeding speed X: | 50m/min |
| Feeding speed Y: | 30m/min | ||
| เน้น: | สายการผลิตเจาะแผ่น 25 โมดูล,สายการผลิตเจาะแผ่น 25 โมดูล,สายการผลิตเจาะแผ่น CNC |
||

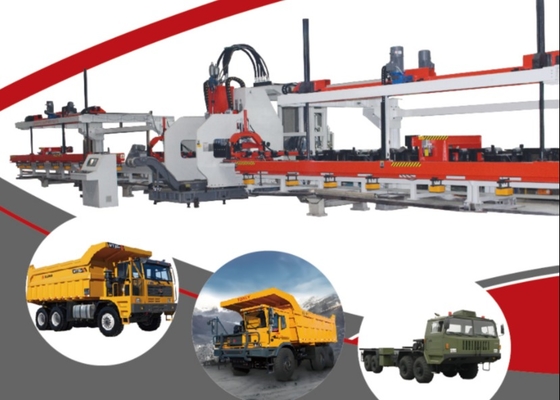

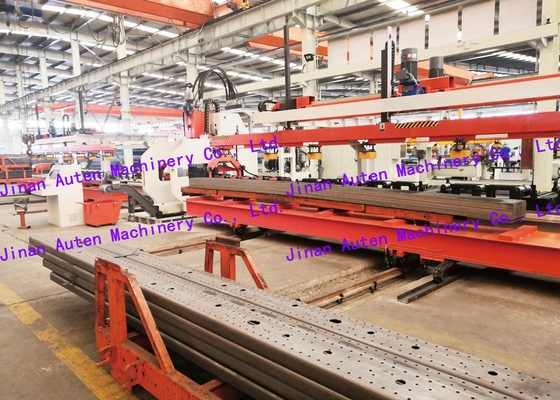

สายการผลิตเจาะแผ่น CNC แรงดันระบุ 120 ตัน 25 โมดูล สำหรับคานแบนรถบรรทุก
การใช้งาน:

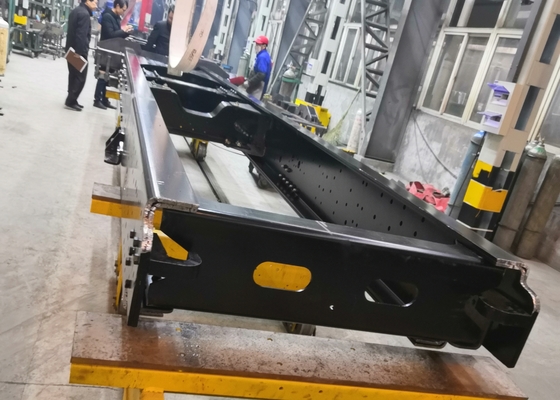

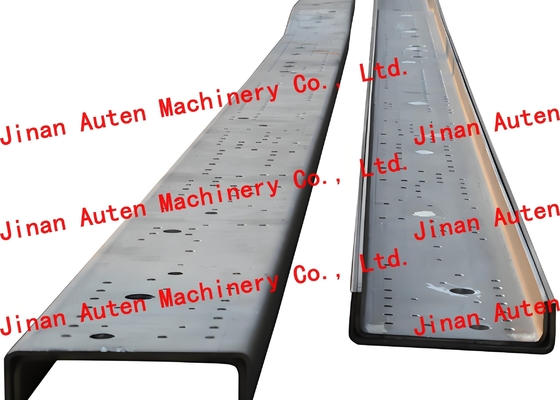

สายการผลิตเจาะ CNC สำหรับคานตามยาวแบนของยานยนต์เป็นระบบการผลิตแบบบูรณาการที่เชี่ยวชาญด้านกระบวนการเจาะสำหรับคานตามยาวแบนของยานยนต์ ออกแบบอย่างพิถีพิถันโดยอ้างอิงถึงอุปกรณ์ที่คล้ายคลึงกันในตลาดภายในประเทศและทั่วโลก สอดคล้องกับข้อกำหนดการเจาะของโครงรถยนต์ที่หลากหลายทั่วโลก และรวมเอาข้อดีของผลิตภัณฑ์ที่คล้ายคลึงกันต่างๆ สายการผลิตนี้จึงเป็นโซลูชันที่ได้รับการปรับปรุงอย่างดี สามารถตอบสนองความต้องการในการประมวลผลที่ยืดหยุ่นของคานตามยาวเฟรมต่างๆ ได้อย่างเหมาะสม โดดเด่นด้วยความเสถียรและประสิทธิภาพการทำงานสูง
โต๊ะลูกกลิ้งรองรับตามยาว
ประกอบด้วยฐานและลูกกลิ้งรองรับเพื่อรองรับแผ่น; ปลายทั้งสองของลูกกลิ้งรองรับด้วยตลับลูกปืน ลูกกลิ้งมีความแข็งแกร่งและทนต่อแรงกระแทกได้ดี และแผ่นเคลื่อนที่บนนั้น
อุปกรณ์ป้อนหนีบหลักแกน X: 2 ชุด
อุปกรณ์ประกอบด้วยเซอร์โวมอเตอร์, ตัวลดความแม่นยำ, แคลมป์ไฮดรอลิกแบบลอยตัว, รางนำเชิงเส้นความแม่นยำ, แร็คความแม่นยำ และตัวรองรับ เซอร์โวมอเตอร์ขับเคลื่อนเฟืองเกลียวให้หมุนผ่านตัวลดความแม่นยำ และแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้นผ่านแร็ค การป้อนชิ้นส่วนอย่างแม่นยำของชิ้นส่วนป้อนจะเสร็จสมบูรณ์ผ่านรางเลื่อนเชิงเส้นความแม่นยำ และการป้อนแผ่นมีความแม่นยำและเสถียร แคลมป์ป้อนเป็นแคลมป์แบบลอยตัว ซึ่งสามารถปรับตัวเข้ากับแผ่นที่บิดงอได้ดี และแรงหนีบมีขนาดใหญ่ หนีบได้อย่างน่าเชื่อถือ ทำงานได้อย่างเสถียร
แคลมป์แบบผลัก-ดึง แคลมป์หนีบส่วนกลางของปลายทั้งสองของคานตามยาว วิธีการหนีบนี้สามารถหนีบแผ่นที่มีขอบแผ่นตกลงมาได้ ทั้งสองด้านของโฮสต์ถูกจัดเรียงแบบสมมาตร
อุปกรณ์ป้อนหนีบเสริมแกน X: 2 ชุด
อุปกรณ์นี้ใช้สำหรับการประมวลผลส่วนหัวและส่วนท้ายของคาน และมีหนึ่งชุดในแต่ละด้านของเครื่องหลัก ประกอบด้วยแคลมป์ไฮดรอลิก ฐาน และชิ้นส่วนขับเคลื่อน
ในระหว่างกระบวนการป้อนชิ้นงานทั้งหมด เมื่อแคลมป์ด้านป้อนไม่สามารถยึดแผ่นได้แต่ยังคงเจาะรู เพื่อให้แน่ใจว่าตำแหน่งการเจาะมีความแม่นยำ แผ่นควรมีจุดหนีบมากกว่าสองจุด และในกระบวนการเปลี่ยนจุดหนีบ ไม่อนุญาตให้เปลี่ยนการอ้างอิงตำแหน่ง ในกรณีนี้ อุปกรณ์หนีบเสริมจะแก้ปัญหานี้ได้อย่างมีประสิทธิภาพ ภายใต้การผลักของกระบอกสูบน้ำมัน ขากรรไกรของแคลมป์จะหนีบแผ่น ด้วยวิธีนี้ ภายใต้แรงดันของกระบอกสูบน้ำมัน จะมีจุดหนีบที่สองสำหรับแผ่นเมื่อทำการเจาะ (จุดแรกคือแคลมป์หลักด้านการตัด) ทำให้มั่นใจได้ถึงการป้อนแผ่นที่ราบรื่นและแม่นยำ
ข้อมูลจำเพาะของพารามิเตอร์
| พารามิเตอร์หลักของการประมวลผลคานตามยาว | ||
| ข้อมูลวัสดุการประมวลผล | ความหนาของแผ่น mm | 4-9 มม. |
| ความต้านทานแรงดึงของวัสดุ (Mpa) | สูงสุด 750 | |
| ความยาวชิ้นงาน (มม.) | 4000-12000 | |
| ความกว้างชิ้นงาน (มม.) | 250-600 | |
| ความโค้งของชิ้นงาน (มม.) | ≤7/12M | |
| ความหยาบของชิ้นงาน X(มม.) | ≤8/1M ≤20/12M | |
| ความหยาบของชิ้นงาน Y(มม.) | ≤5 มม. | |
| ตารางพารามิเตอร์ประสิทธิภาพของอุปกรณ์และตัวบ่งชี้ทางเทคนิคหลัก | ||
| แรงดันระบุ | 120 ตัน | |
| ระยะชักเครื่อง X | 12000 มม. | |
| ระยะชักเครื่อง Y | 600 มม. | |
| ความเร็วในการป้อน X | 50 ม./นาที | |
| ความเร็วในการป้อน Y | 30 ม./นาที | |
| ความแม่นยำของระยะห่างรู X | ±0.25 มม./200 มม. ±0.35 มม./400 มม. ±0.50 มม./12000 มม. |
|
| ความแม่นยำของระยะห่างรู Y (มม.) | ±0.3 | |
| ความแม่นยำแนวทแยงของรูที่จัดกลุ่มเป็นรูปสี่เหลี่ยมผืนผ้า | ±0.4 มม./300 มม. | |
| โมดูล | 25 | |
| รูรับแสงสูงสุด (มม.) | Φ60 (ภายในช่วงแรงดันระบุของเครื่องมือเครื่องจักร) | |
| จำนวนแม่พิมพ์ | 1 ชุด | |
