การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| Plate thickness mm: | 4-9mm | Material tensile strength (Mpa):: | Max. 750 |
|---|---|---|---|
| Workpiece length (mm): | 4000-12000 mm | Piece width (mm)th: | 250-600 |
| Nominal force: | 1200KN | Number of modules: | 25 |
| Material tensile strength (Mpa): | Max 750 | ||
| เน้น: | เครื่องเจาะแรงดึงวัสดุ,เครื่องเจาะ CNC แรงดึง 750mpa,เครื่องเจาะ CNC 1200KN |
||
1200KN แรงนามหมาย CNC รถบรรทุก แผ่นแกะเครื่องเจาะ แม็กซ์ 750mpa ความแข็งแรงของวัสดุ
คําแนะนํา
CNC Punching Production Line for Automobile Flat Longitudinal Beams เป็นระบบการผลิตที่ครบวงจรที่อุทิศให้กับการทําการเจาะบนรั้วยาวเรียบของรถยนต์พัฒนาโดยใช้อุปกรณ์ที่เทียบได้จากตลาดในประเทศและตลาดต่างประเทศ, สอดคล้องกับความต้องการการเจาะของกรอบรถยนต์ที่หลากหลายทั่วโลก, และการบูรณาการจุดแข็งของผลิตภัณฑ์ต่างๆ, เส้นการผลิตนี้ถูกออกแบบอย่างละเอียด.มันสามารถตอบสนองความต้องการการประมวลผลที่ยืดหยุ่นของหลอดขั้วขนานกราฟที่แตกต่างกันได้อย่างไม่ผิดพลาดและมีลักษณะของความมั่นคงและประสิทธิภาพสูง

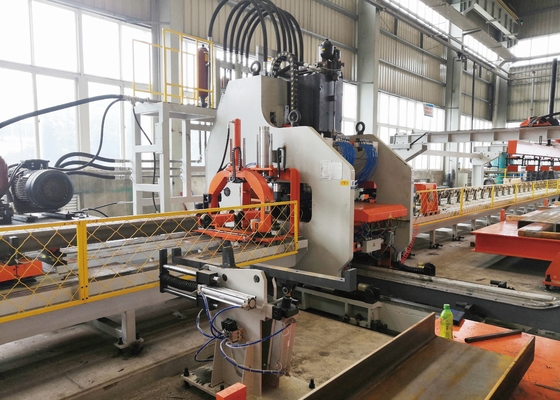

การนําเสนอส่วนประกอบของอุปกรณ์สายการผลิต กระแสกระบวนการ:
Longitudinal beam preparation→longitudinal electromagnetic automatic feeding→longitudinal material automatic positioning→tail end clamping and auxiliary clamping→workpiece enters the punching host and processed→feed end clamping, การจับและการแปรรูปช่วย→การเจาะเสร็จ→การถอนของชิ้นงานด้วยไฟฟ้าแม่เหล็กอัตโนมัติ วิธีการแปรรูปคือแบบกรองราศีขนานเพียงแค่ให้อาหารไปข้างหน้าเมื่อการเจาะ.
โครงสร้างของอุปกรณ์กลทุกชิ้น:
1ราคารถไฟฟ้าที่บรรจุขั้วขนาน: ราคารถไฟฟ้าสามารถถูกควบคุมโดยปุ่มที่จะขับออกจากสาย, และหลังจากการบรรจุ pallets ยกขึ้นโดยเครน,มันจะขับรถกลับไปที่ตําแหน่งบรรทุก; น้ําหนักของรถคันไม่น้อยกว่า 20 ตัน และการเดิน 1.5 m

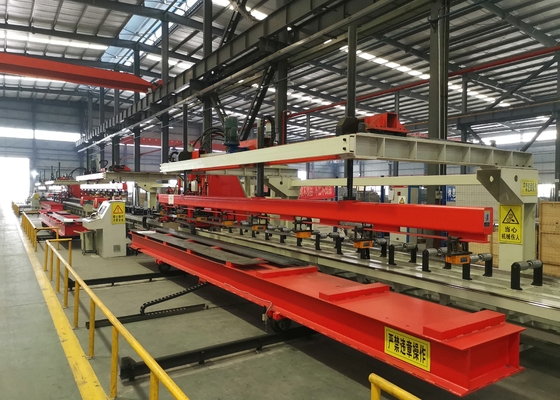

2อุปกรณ์อาหารอัตโนมัติแบบดูดไฟฟ้าแม่เหล็ก:
อุปกรณ์ประกอบด้วยบราคเก็ต, ราศีเคลื่อนที่และอุปกรณ์ขับเคลื่อนของมัน, ราศีถ้วยดูดและอุปกรณ์ยก, ระบบควบคุมถ้วยดูด, ฯลฯ; มีไม้ตรวจหาแผ่นบนราศีถ้วยดูด,ซึ่งสามารถหยุดโดยอัตโนมัติเมื่อมันถึงความสูงของแผ่น, และสามารถตรวจสอบว่ามีแผ่นและถ้ามันถูกดูด, และการทํางานเป็นคงและน่าเชื่อถือ;
การยกและลดรังแก้วดูดถูกนําโดยแท่งนํา เพื่อให้แน่ใจว่าการยกพร้อมกัน; รังเคลื่อนที่มีความแข็งแรงที่ดีและการเคลื่อนไหวด้านหน้าและด้านหลังถูกนําโดยรถเลนนํา เพื่อให้แน่ใจว่าการร่วมกันในทั้งสองปลาย;
ชัคไฟฟ้าแม่เหล็กรักษาแรงแม่เหล็กไฟฟ้าเมื่อมันปิด และย้อนกลับการถอนแม่เหล็กไฟฟ้าเมื่อมันใช้พลังงาน ซึ่งปลอดภัยและน่าเชื่อถือ
ปริมาตรทางเทคนิคหลัก:
| ไม่ ไม่ | ชื่อ | มูลค่า |
| 1 | ความแรงนาม | 1200KN |
| 2 | ขนาดและระยะของแผ่นแปรรูป | |
| 3 | ความยาว | ขนาด 4 000-8000 มม. |
| ความกว้าง | ขนาด 200-550 มิลลิเมตร | |
| ความหนา | ขนาด 3 6mm | |
| การบิดแผ่นที่เข้ามา | ≤7mm/10m | |
| ความไม่เรียบร้อยของแผ่นในแกน X | ≤10mm/1000mm,≤20mm/8000mm | |
| ความไม่เรียบร้อยของแผ่นแกน Y | 5 มม | |
| การบดแผ่น | ≤ 50 มม | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510850N/mm2 | |
| 4 | กว้างขวางการเจาะ | φ60mm |
| 5 | จํานวนโมดูล | 25 |
| 6 | ความเร็วสูงสุด | |
| แกน X | Max=50m/min | |
| แกน Y | Max=30m/min | |
| 7 | ความแม่นยําของการประมวลผล | |
| แกน X | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 มิลลิเมตร / 600 มิลลิเมตร | |
| 8 | วิธีการแปรรูป | การกรอง |
| 9 | ค่าเทียบ | แกน X ติดกับความยาวของแผ่น, จุดประสาน X ของหลุมขึ้นอยู่กับปลายของแผ่น; แกน Y ในทิศทางของความกว้างของแผ่น, กับเส้นกลางเป็นมาตรฐาน. |
| 11 | วิธีการทํางาน | คู่มือ อัตโนมัติ |
| 12 | ความจุของรถคัน | 20T |
