การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| LXW: | 600 x 600 มม. | ความสูงของแกนตารี: | 400มม |
|---|---|---|---|
| สปินด์เทอร์: | BT2 การประกอบการ | max.drilling diamter: | Φ35 มม. |
| Max.Thickness: | 40มม | เส้นผ่านศูนย์กลางการแตะ: | M3-M15 |
| ความเร็วแกน: | 30~3000 รอบ/นาที |
การใช้งาน:

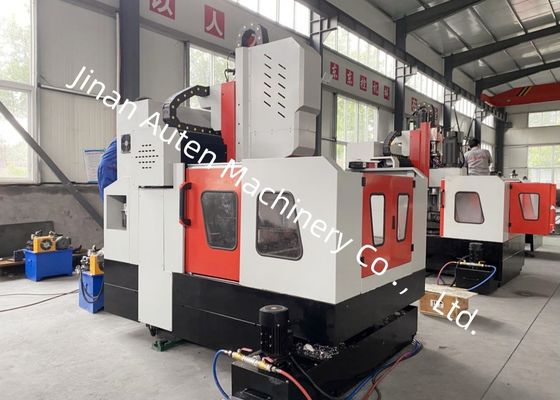

เครื่องเจาะและบดแกนทรี CNC ใช้เป็นหลักในการเจาะ, chamfering, tapping และบดของแผ่น / ส่วนโครงสร้างที่มีความหนาของ flanges, discs, แหวน,แผ่นและชิ้นงานอื่น ๆ ภายในช่วงประสิทธิภาพการเจาะรูและรูบอดสามารถทําได้บนชิ้นส่วนวัสดุเดียวและวัสดุประกอบ กระบวนการแปรรูปถูกควบคุมด้วยดิจิตอลและการดําเนินงานสะดวกมากมันสามารถทําอัตโนมัติได้, ความละเอียดสูง, หลากหลายชนิดและการผลิตจํานวนมาก
โครงสร้างอุปกรณ์:
อุปกรณ์นี้ถูกโยนเป็นองค์ประกอบ โดยหลักแล้วประกอบด้วยโต๊ะทํางาน ฐานแกรนท์รางคงที่ เต้าเลื่อนเคลื่อนที่ หัวแรงเจาะและเจาะ อุปกรณ์หล่อลื่นอัตโนมัติ อุปกรณ์ป้องกันอุปกรณ์ปรับปรุงความเย็น, ระบบควบคุมดิจิทัล, ระบบไฟฟ้า, ฯลฯเครื่องมือมีความแม่นยําในการตั้งตําแหน่งสูงและการซ้ําการตั้งตําแหน่งแม่นยํา.

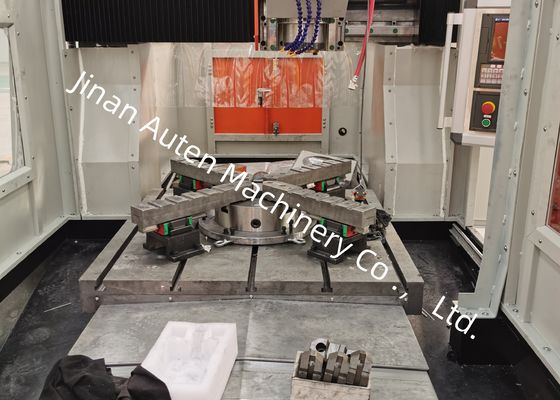

โต๊ะทํางาน T-slot:
โต๊ะทํางานทําจากเหล็กสีเทา (HT250) ที่ทําสําเร็จโดยการบํารุงระดับรองและการรักษาความแก่ด้วยการสั่นสะเทือน มีความแข็งแรงที่ดีและไม่มีการบิดเบือน
ประเภทของแกรนท์แบบหลอดไฟคงที่:

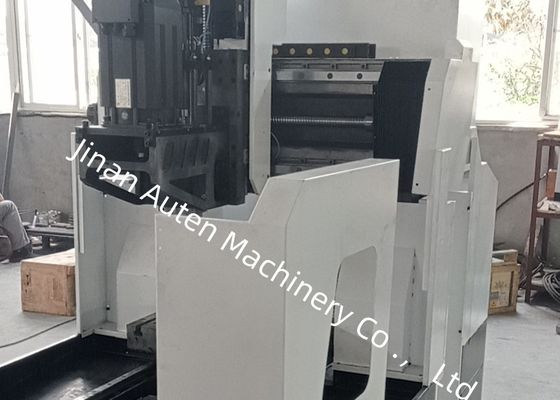

โรงจอดรถประกอบด้วยเหล็กเทา (HT250) ด้านหน้าของโรงจอดรถประกอบด้วยคู่คู่นําแบบเส้นตรงที่มีความสามารถในการบรรทุกสูงมากชุดของสกรูลูกบอลความแม่นยําและมอเตอร์ servo เพื่อทําให้แผ่นสไลด์หัวแรงเคลื่อนที่ในทิศทางแกน Y, หัวพลังงานการเจาะติดตั้งบนแผ่นสไลด์หัวพลังงาน การเคลื่อนไหว gantry ได้รับการดําเนินการโดยการหมุนของสกรูลูกที่ขับเคลื่อนโดยมอเตอร์ servo ผ่านการเชื่อมแม่นยํา
รายละเอียด:
| ขนาดของชิ้นงาน | L x W | 600 x 600 มม. |
| ความสูงของแกนตารี | 400 มม | |
| Dหัวพลังงานลาก | Qty | 1 |
| สปินด์เทนเปอร์ | BT2 การประกอบการ | |
| กว้างเจาะสูงสุด | Φ35 มม. | |
| ความหนาสูงสุด | 40 มม | |
| กว้างกระแทก | M3-M15 | |
| ความเร็วของสปินด์ | 30 ~ 3000 รอบ / นาที | |
| พลังงานของมอเตอร์สปินด์เซอร์โว | 7.5kW | |
| ระยะทางจากปลายล่างของ spindle ไปยังโต๊ะทํางาน | 200-540 มม. | |
|
การเคลื่อนไหวด้านข้างของหัวแรง (แกน X) |
Max.horizontal stroke ความเร็วสูงสุด | 600 มม. |
| ความเร็วการเคลื่อนไหวด้านข้าง | 0 ~ 9 รอบ / นาที | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเคลื่อนไหวด้านข้าง | 10N/M | |
| การเคลื่อนไหวด้านยาวของแกนท์รี่ (Yแกน) | ขนาดสูงสุด | 600 มม. |
| ความเร็วในการเคลื่อนไหวของอาหาร | 0 ~ 9 m/min | |
| พลังการขับเคลื่อน servo motor | 10N/M | |
| การเคลื่อนไหวการให้อาหาร ram แบบตั้ง (แกน Z) | สูงสุด | 400 มม |
| ความเร็วในการเคลื่อนที่ | 0 ~ 8 m/min | |
| พลังงานของมอเตอร์เซอร์โว | 1x2.4kW (เบรก) | |
| ความแม่นยําในการตั้งตําแหน่งสามแกน | X/Y/Z/A/B/C | ขนาด 0-0.02mm |
| ความแม่นยําในการตั้งตําแหน่งซ้ําสามแกน | X/Y/Z/A/B/C | ขนาด: |
| น้ําหนักของเครื่อง | / | ประมาณ 3.5T |
| ขนาดรวม | LxWxH | ขนาดความกว้าง: 2200x1600x2200 มม. |
