การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | ใหม่ | ช่วงความกว้าง: | 150~1250มม |
|---|---|---|---|
| ช่วงความสูง: | 100 ～ 600 มม. | ช่วงความยาวของวัตถุดิบ: | 2000 ～ 12000 มม. |
| ช่วงความยาวของชิ้นงานสำเร็จรูป: | 2000 ～ 12000 มม. | จำนวนแกนขุดเจาะ: | 3 |
| แกนหมุน: | BT40 | กำลังมอเตอร์แกนหมุน: | 11kW |
| เน้น: | เครื่องมือเครื่องบด cnc,เครื่องบด cnc ภายใน |
||

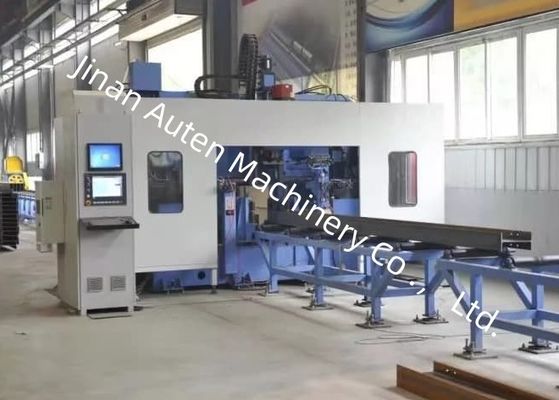

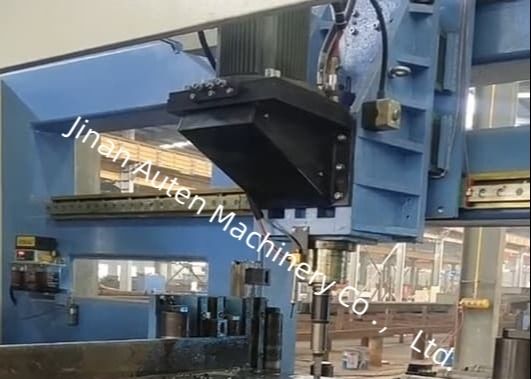

ระยะความกว้าง 150 ราคา 1250 มิลลิเมตร CNC H Beam การเจาะเครื่องหมายและเครื่องเจาะ BT40 Spindle Bore Taper
ส่วนประกอบ:
สายการผลิตนี้ประกอบด้วยส่วนประกอบ เช่น โต๊ะวัสดุขวางบรรทุก เครื่องเจาะ 3 มิติ เครื่องเจาะหลักช่องอาหารเจาะ 3 มิติช่องปล่อยเจาะ 3 มิติ, ระบบเย็น, ระบบไฮดรอลิก, ระบบลม, ระบบหล่อลื่น, ระบบไฟฟ้า, และอื่น ๆ.
สายการผลิตใช้เตียงคงที่และโครงสร้างชิ้นงานที่เคลื่อนไหว ซึ่งอํานวยความสะดวกในการผลิตอัตโนมัติ
รายละเอียดหลัก:
| ปริมาตร | มูลค่า | |
| ขนาดของชิ้นงาน | ระยะความกว้าง | ขนาด 150 ∼ 1250 มิลลิเมตร |
| ระยะความสูง | ขนาด 100 ∼ 600 มม. | |
| ระยะความยาวของวัตถุดิบ | ราคาโรงงาน | |
| ระยะความยาวของชิ้นงานเสร็จ | ราคาโรงงาน | |
| หมุนเจาะ | จํานวนสปินด์เจาะ | 3 |
| เครื่องขัดสปินด์บอร์ | NT1 การประมวลผล | |
| พลังงานของมอเตอร์สปินด์ | 11kW | |
| ความเร็วหมุน | 200 ~ 3000 รอบ / นาที | |
| ระยะความกว้างของการเจาะ | φ5 ~ φ30 | |
| แกน CNC | พลังงานของมอเตอร์เซอร์โว X-axis | ประมาณ 4.4kW |
| ความเร็วสูงสุดในแกน X | 40m/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเจาะแกนตําแหน่งแนวราบ | ประมาณ 1.5kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการปั่นแนวราบ | ประมาณ 2kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกัล | ประมาณ 3kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งตั้งตั้ง | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกอล อ๊อฟท์เอชซ์ในการเจาะ | ประมาณ 3kW | |
| ความเร็วสูงสุดของการเจาะแกนอาหารตั้ง | 10m/min | |
| หนังสือพิมพ์เครื่องมือ | จํานวน | 3 ชุด |
| ประเภท | ประเภทในสาย | |
| จํานวนเครื่องมือ | 4 x 3 | |
| หน่วยเครื่องหมายไฮดรอลิก | จํานวนตัวอักษร | 36 |
| ขนาดตัวอักษร | Φ10 | |
1. การบรรทุก ตารางวัสดุแนวราบ
มันประกอบด้วยพับโต๊ะวัสดุ, สายขนส่งโซ่, เครื่องยนต์ลด, และส่วนประกอบอื่น ๆ, ใช้ในการขนส่งวัสดุเหล็กไปยังช่องอาหาร.
ตารางวัสดุฝากแบบแนวราบเชื่อมต่อกับเครื่องขัดตรงที่ลูกค้าจัดซื้อ
2. ช่องอาหารเจาะสามมิติ
ช่องอาหารการเจาะสามมิติใช้ม้วนพลังงานเพื่อเชื่อมต่อกับเครื่องตรงตรงของลูกค้า, รับโปรไฟล์ตรงและอัตโนมัติส่งพวกเขาไปยังตําแหน่ง clamping ของรถขนอาหารในระบบนี้ ความสูงของระดับบนของม้วนจากพื้นคือ 800 มม. หากความสูงของเครื่องขัดตรงแตกต่างกัน ผู้ใช้จะต้องปรับ
ช่องอาหารถูกออกแบบเพื่อขนชิ้นงานที่จะถูกแปรรูปสวิตช์ไฟฟ้าถ่ายตั้งที่ปลายด้านหน้าของช่องทางเพื่อตรวจจับปลายด้านหน้าของชิ้นงานและกําหนด X-ทิศของการประมวลผลอ้างอิงอุปกรณ์ผลักดันด้านกดชิ้นงานอย่างแน่นต่อม้วนการวางตําแหน่งด้าน, ทําให้การวางตําแหน่งของชิ้นงานในทิศทาง Y
3. รถขนอาหารเจาะสามมิติ
มันประกอบด้วยเกียร์ มอเตอร์เซอร์โว และเครื่องปั่นสามารถยกและลดแบบอัตโนมัติตามรายละเอียดโปรไฟล์ และแนบชิ้นงานได้โดยอัตโนมัติ. เมื่อเครื่องปรับมือ clamps ชิ้นงาน, มันถูกขับเคลื่อนโดยมอเตอร์ servo, และภายใต้การส่งของเร็กเกียร์, ชิ้นงานถูกให้อาหารในทิศทาง X,การประกันความแม่นยําในการแปรรูปตามเส้นยาวของการดําเนินงานเจาะ.
