การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| พลังงานของมอเตอร์: | 4กิโลวัตต์ | ความเร็วในการประมวลผล: | 20-25m/min |
|---|---|---|---|
| เส้นผ่านศูนย์กลางรูเจาะ: | ф13.5 ~ ф40mm | สภาพ: | ใหม่ |
| เส้นผ่านศูนย์กลางรู: | 26 มม | ลักษณะ: | ความน่าเชื่อถือสูง |
| ความเร็วในการให้อาหาร: | 100 ~ 500 มม./นาที | ความยาวมุมการประมวลผล: | นาที. 300 มม. |
| การใช้งาน: | การเชื่อมเท้าทาวเวอร์โครงสร้างเหล็ก | ขนาดการประมวลผลมุม: | L63x6 ~ L250x32 มม. |
| ประเภท: | เส้นมุม CNC | ขนาดโดยรวม: | 12000 มม. x 5000 มม. x 2000 มม. |
| ระบบควบคุม: | ซีเมนส์/Fanuc | ขนาดมุมการประมวลผล: | 40х40х3 ~ 125х125х10มม. |
| กำลังทำเครื่องหมาย: | 700KN |
การใช้งานผลิตภัณฑ์:

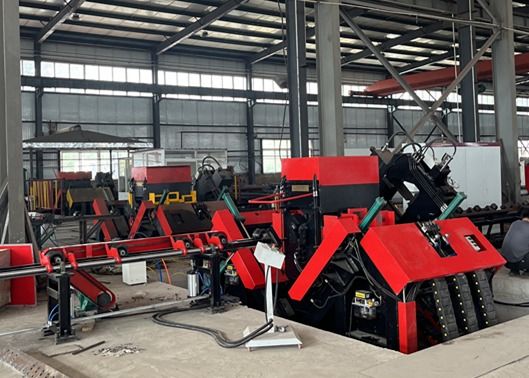

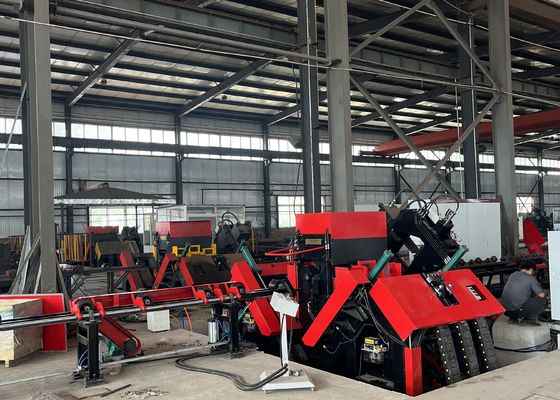

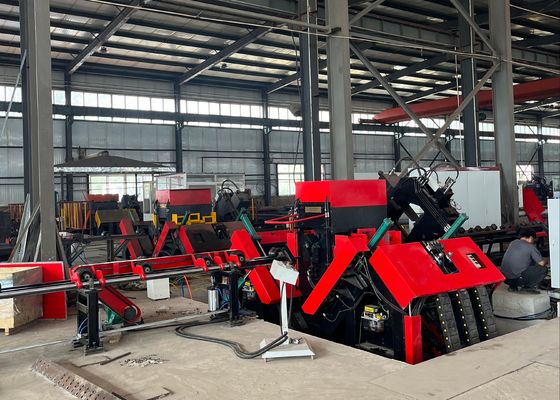

อุปกรณ์นี้ส่วนใหญ่ใช้สำหรับการเจาะและปั๊มเหล็กฉากขนาดใหญ่และมีความแข็งแรงสูงสำหรับเสาส่งไฟฟ้า สามารถประมวลผลรูทั้งหมดบนเหล็กฉากได้ในสายการผลิตนี้ โดยมีคุณภาพของรูสูง ความแม่นยำในการวางตำแหน่ง รวมถึงประสิทธิภาพการผลิตและระดับระบบอัตโนมัติที่โดดเด่น
คุณสมบัติของผลิตภัณฑ์:
ระดับระบบอัตโนมัติสูง :สายการผลิตถูกรวมเข้ากับระบบการโหลดอัตโนมัติ (ประกอบด้วยช่องป้อนขวางและโครงโหลดแบบหมุน) กลไกการขนถ่ายอัตโนมัติ และอุปกรณ์ป้อนอัตโนมัติ ซึ่งช่วยให้สามารถประมวลผลรูทั้งหมดและการแกะสลักเครื่องหมายเหล็กบนเหล็กฉากได้ในครั้งเดียวผ่านสายการผลิต โดยไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง ด้วยเหตุนี้ จึงช่วยลดความเข้มข้นของแรงงานของผู้ปฏิบัติงานได้อย่างมาก
พารามิเตอร์หลัก:
| รุ่น | ADM2532 |
| ขนาดมุม (มม.) | 140*140*10~250*250*32 |
| ความยาวสูงสุดของวัตถุดิบ (ม.) | 14 |
| แรงทำเครื่องหมาย (kN) | 1000 |
| จำนวนกลุ่มตัวอักษร | 1 |
| จำนวนตัวอักษร | 18 |
| ขนาดตัวอักษร (มม.) | 14*10*19 |
| ช่วงระยะทางที่แม่นยำ (มม.) | 50~220 (ไม่จำกัด) |
| จำนวนดอกสว่านแต่ละด้าน | 3 (2 กลุ่ม รวม 6) |
| จำนวนใบมีดแต่ละด้าน | 3 |
| เรียวของแกนหมุนเจาะ | BT40 |
| เส้นผ่านศูนย์กลางการเจาะสูงสุด (มม.) | Φ40 |
| ความเร็วในการหมุนแกนหมุนสูงสุด (รอบ/นาที) | 6000 |
| หน่วยทำความเย็นของสว่าน | MQL 360-2 (ระบายความร้อนด้วยอากาศ) |
| ความจุในการจัดเก็บน้ำมันของหน่วยทำความเย็น | 2L |
| น้ำมันตัด | น้ำมันตัดขนาดเล็กจากพืช (2000-25) |
| การใช้น้ำมันเชื้อเพลิง | 5~50 มล./ชม. |
| ประเภทไดรฟ์รถเข็น CNC | เซอร์โวมอเตอร์ AC, ขับเคลื่อนด้วยแร็คและปีกนก |
| ความเร็วในการป้อนสูงสุดของมุม (ม./นาที) | 40 |
| วิธีการขับเคลื่อนการเคลื่อนที่ของแนวแกน AB | Linear Motion Guide; เซอร์โวมอเตอร์ AC; สกรูบอลขับเคลื่อนรอง |
| ความเร็วในการเดินทางของสเก็ตบอร์ดสูงสุดของหัวเจาะ (ม./นาที) | 10 |
| ประเภทไดรฟ์หัวเจาะ | Linear Motion Guide; เซอร์โวมอเตอร์ AC; สกรูบอลขับเคลื่อนรอง |
| ความเร็วในการป้อนสูงสุดของหัวเจาะ (ม./นาที) | 14 |
| วิธีการทำงานของแขนรถเข็นป้อน | ชนิดยกแนวตั้ง |
| จำนวนกระบอกสูบเอียงด้านปล่อย | 4 |
| วิธีการระบายความร้อนของสถานีไฮดรอลิก | ระบายความร้อนด้วยอากาศ |
| จำนวนแกน CNC | 9 |
| แรงดันลม (MPa) | 1 |
| กำลังไฟรวม | ประมาณ 150KW |
| น้ำหนักเครื่อง (กก.) | ประมาณ 33 ตัน |
| ขนาดโดยรวม (ม.) | 33*8.5*2.5 |
