ขนาดจาน: | 1500x800มม | ความหนาของแผ่น: | 5~25มม |
---|---|---|---|
กำลังเจาะ: | 1,000KN | เส้นผ่านศูนย์กลางรู: | 26 มม |
ซีเอ็นซี หรือเปล่า: | ซีเอ็นซี | สถานีตาย: | 3 |
แสงสูง: | เครื่องเจาะแผ่น CNC ไฮดรอลิก,เครื่องเจาะแผ่น CNC 3 Die,3 Die เครื่องเจาะแผ่น CNC |
เครื่องเจาะ มาร์คกิ้ง เจาะเพลท CNC ความเร็วสูง รุ่น BNCZ100
อุตสาหกรรมที่เกี่ยวข้อง:
ใช้สำหรับเจาะ เจาะ และทำเครื่องหมายแผ่นรอยต่อในสนามเหล็กทาวเวอร์นอกจากนี้ยังใช้เจาะ เจาะ และทำเครื่องหมายแผ่นโลหะทางการค้าอื่น ๆ
คุณสมบัติผลิตภัณฑ์:
1.โครงเครื่องจักรทำโดยการเชื่อมแผ่นชนิด C ซึ่งมีความแข็งแกร่งดีและพื้นที่การจัดการขนาดใหญ่เครื่องจะตั้งค่าสถานีดายสามสถานี (หนึ่งในนั้นคือสถานีดายมาร์ก) สถานีดายสลับอัตโนมัติระบบจับยึดสามารถปรับให้เข้ากับชิ้นงานที่แตกต่างกัน โดยมีแผ่นกั้นเป็นศูนย์เป็นเครื่องหมายอ้างอิง และชิ้นงานรองรับโดยโต๊ะทำงานแบบลูกกลิ้งการกระทำของแกน X & Y ควรควบคุมโดยเซอร์โวมอเตอร์และการขับเคลื่อนบอลสกรู และระบบซีเอ็นซีสองแกนควบคุมตำแหน่งของการเจาะ เพื่อให้กระบวนการตัดเฉือนทั้งหมดโดยอัตโนมัติผู้ปฏิบัติงานอาจป้อนขนาดชิ้นงานลงในคอมพิวเตอร์เพื่อเรียกใช้โปรแกรมซ้ำได้ในอนาคต
2.ใช้เทคโนโลยี CNC การป้อนเข้าเซอร์โวมอเตอร์ มีประสิทธิภาพสูง ความแม่นยำของชิ้นงานที่มั่นคง
3.ส่วนประกอบการทำงานที่สำคัญใช้ชุดประกอบแบบโมดูลาร์และซ่อมแซมได้ง่าย
4.ดำเนินการเจาะ ทำเครื่องหมาย และเจาะบนจานเดียว
5.หน่วยเจาะมีฟังก์ชั่นต่างๆ รวมถึงการตกอย่างรวดเร็ว การป้อนงานช้า และการป้อนกลับอย่างรวดเร็วเพื่อปรับปรุงประสิทธิภาพการทำงาน
6.การตั้งโปรแกรมอย่างง่าย อาจป้อนเส้นผ่านศูนย์กลางและตำแหน่งของรูไปยังคอมพิวเตอร์ และอาจใช้โปรแกรมที่สร้างโดยซอฟต์แวร์ลอฟติ้ง หรือใช้ CAD การแปลงโดยตรง
7.สถานีไฮดรอลิกใช้ปั๊มคู่ มอเตอร์เดี่ยว ระบบระบายความร้อนด้วยน้ำ ข้อต่อแบบปลอกสำหรับท่อทั้งหมดส่งออกกาวของท่ออ่อนและข้อต่อ
8.แกน X & Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ บอลสกรู และลิเนียร์ไกด์ ซึ่งรับประกันความแม่นยำสูง
9.ด้วยฟังก์ชันการวินิจฉัยความล้มเหลวด้วยตนเอง
10.แบ่งเบาความเข้มแข็งในการทำงานของคนงาน
พารามิเตอร์พื้นฐานของผลิตภัณฑ์:
แบบอย่าง | BNCZ100 | |
ขนาดชิ้นงานสูงสุด L×W(มม.) | 1500×800 | |
สูงสุดเส้นผ่านศูนย์กลางเจาะ (มม.) | Φ26 | |
ความหนาของแผ่นเจาะ (มม.) | 5~25 (Q235) | |
สูงสุดเส้นผ่านศูนย์กลางการเจาะ (มม.) | Φ50 | |
ความหนาของแผ่นเจาะ (มม.) | 40 | |
แรงเจาะ (kN) | 1,000 | |
แรงทำเครื่องหมาย (kN) | 800 | |
นาที.ระยะห่างระหว่างรูและขอบแผ่น (มม.) | การต่อย | 25 |
การเจาะ | ขึ้นอยู่กับเส้นผ่านศูนย์กลางรู | |
ขนาดตัวอักษร (มม.) | 14×10×19 | |
จำนวนตัวอักษร | 12 | |
สถานีตาย | 4 | |
ความเร็วในการป้อนของการเจาะ (มม. / นาที) | 25~280 | |
จังหวะของแกนเจาะ (มม.) | 180 | |
ความเร็วในการหมุนของแกนหมุนเจาะ (รอบ / นาที) | 120~560 | |
ความแม่นยำ | ตามมาตรฐาน GB2694 | |
โหมดการเขียนโปรแกรม | ป้อนข้อมูลด้วยแป้นพิมพ์ อินเทอร์เฟซ RS232 และอินเทอร์เฟซ USB | |
ขนาดโดยรวม L×W×H (มม.) | 3200×3000×2600 | |
น้ำหนักเครื่อง (กก.) | ประมาณ5800 |

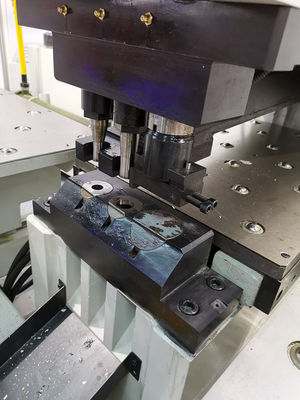

รายละเอียดเครื่อง:
ชิ้นงาน
