รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | การเจาะลำแสง | ความหนาของแผ่น (มม.): | 4-9 |
|---|---|---|---|
| ความต้านทานแรงดึงวัสดุ (MPA): | สูงสุด 750 | ความยาวชิ้นงาน (มม.): | 4000-12000 มม. |
| กำลังที่กำหนด: | 1200KN | Workpiece Camber (MM): | ≤7/12m |
| ความเร็วในการให้อาหาร x: | 50ม./นาที | ความเร็วในการให้อาหาร Y: | 30ม./นาที |
| เน้น: | เครื่องบด cnc ภายใน,เครื่องบดโปรไฟล์ cnc ของ |
||
การใช้งาน:

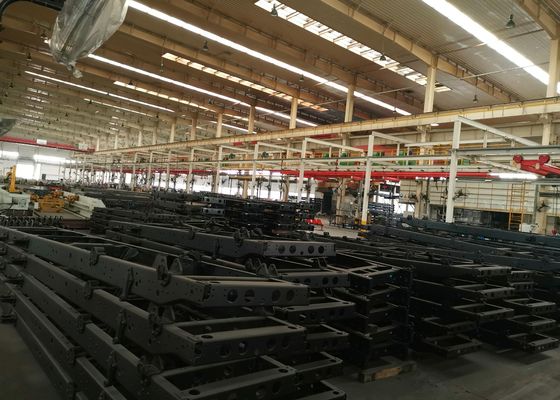

เครื่องนี้เป็นอุปกรณ์เฉพาะเจาะจงที่ออกแบบมาเพื่อเจาะรูในรั้วแนวนอนเรียบในอุตสาหกรรมรถยนต์
การประกอบโครงสร้าง:

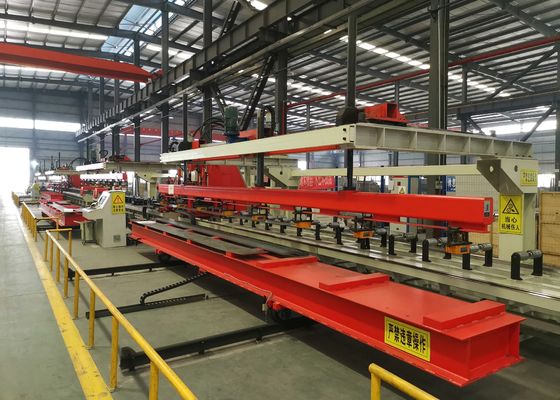

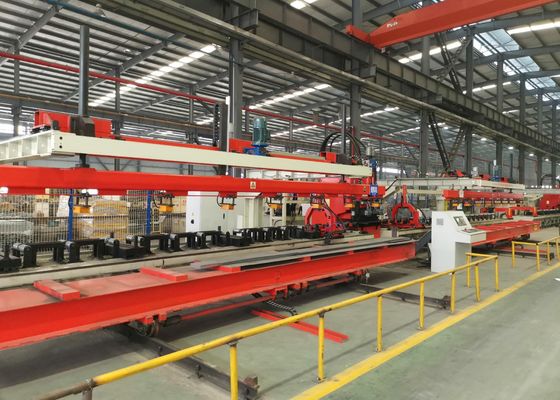

เครื่องจักรนี้ประกอบด้วยส่วนใหญ่เป็นอุปกรณ์อัตโนมัติการบรรทุกและการปลด, อุปกรณ์กลางสําหรับการชําระค่าตอบแทนอัตโนมัติของแผ่นส่วนแปร, อุปกรณ์อาหาร, หน่วยเจาะ,อุปกรณ์ระบายขยะอัตโนมัติ, รวมถึงระบบไฮดรอลิก, ไฟฟ้า และปนูเมติก
ลักษณะสินค้า:
1ระบบควบคุมใช้ระบบ CNC SIEMENS 828D, ด้วยการให้อาหารมอเตอร์เซอร์โว, รับประกันประสิทธิภาพการทํางานที่สูงและความละเอียดของชิ้นงานที่คงที่
2อุปกรณ์การตั้งกลางแบบเซอร์โวเซ็นเตอร์ถูกติดตั้งบนม้วนการสนับสนุนการให้อาหาร, สามารถรองรับการประมวลผลของแผ่นส่วนเปลี่ยนที่มีความแตกต่างความสูงตั้งแต่ 0 ถึง 200 มม.
3สามารถติดตั้งหม้อได้ถึง 25 แบบ มีกว้างที่แตกต่างกัน โดยมีการติดตั้งที่รวดเร็วและสะดวก
4การบรรจุ, การเจาะและการถอนแผ่นเป็นระบบอัตโนมัติอย่างเต็มที่ ทําให้ลดความเข้มข้นแรงงาน
5วัสดุขยะถูกปล่อยและรวบรวมโดยอัตโนมัติ
6. โปรแกรมอัตโนมัติสามารถนําเข้ากราฟิกโดยตรงจาก AUTOCAD หรือกราฟิกในรูปแบบ.DXF ที่ผลิตโดยโปรแกรม CAD อื่น ๆมันจบการผลิตโปรแกรมการแปรรูปเครื่องมืออัตโนมัติ, ประหยัดเวลาและกําจัดความผิดพลาด
ปริมาตรทางเทคนิคหลัก:
| ไม่ ไม่ | ชื่อ | มูลค่า |
| 1 | ความแรงนาม | 1200KN |
| 2 | ขนาดและระยะของแผ่นแปรรูป | |
| 3 | ความยาว | ขนาด 4 000-8000 มม. |
| ความกว้าง | ขนาด 200-550 มิลลิเมตร | |
| ความหนา | ขนาด 3 6mm | |
| การบิดแผ่นที่เข้ามา | ≤7mm/10m | |
| ความไม่เรียบร้อยของแผ่นในแกน X | ≤10mm/1000mm,≤20mm/8000mm | |
| ความไม่เรียบร้อยของแผ่นแกน Y | 5 มม | |
| การบดแผ่น | ≤ 50 มม | |
| คุณสมบัติทางกลของวัสดุแผ่น | σb=510850N/mm2 | |
| 4 | กว้างขวางการเจาะ | φ60mm ((แรงเจาะสูงสุดไม่เกินแรงนามินาลของเครื่องมือ) |
| 5 | จํานวนโมดูล | 25 ชิ้น |
| 6 | ความเร็วสูงสุด | |
| แกน X | Max=50m/min | |
| แกน Y | Max=30m/min | |
| 7 | ความแม่นยําของการประมวลผล | |
| แกน X | ±0.25/600mm,±0.50 / 3000mm,±0.7 / 8000 mm | |
| แกน Y | ±0.2 มิลลิเมตร / 600 มิลลิเมตร | |
| 8 | วิธีการแปรรูป | การกรอง |
| 9 | หลักฐาน | แกน X อยู่ตามความยาวของแผ่น และพิกัด X ของหลุมอยู่ที่ปลายแผ่น แกน Y คือความกว้างของแผ่น และจุดอ้างอิงคือเส้นกลาง |
| 11 | ระบบการทํางาน | มือ อัตโนมัติ |
