การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| หน้าที่: | การเจาะและการตรา | ความเร็วหมุนของสปินด์สูงสุด ((r/นาที): | 6000 |
|---|---|---|---|
| เครื่องทำความเย็นสว่าน: | MQL 360-2 (การระบายความร้อนแบบแห้ง) | การบริโภคน้ำมันเชื้อเพลิง: | 5 ~ 50ml/h |
| ประเภทไดรฟ์รถเข็นซีเอ็นซี: | AC Servo Motor, Rack และ Pinion Driving | สูงสุด ความเร็วในการให้อาหารของมุม (m/นาที): | 40 |
| ความเร็วการให้อาหารสูงสุดของหัวเจาะ ((m/min): | 14 | หน่วยความเย็นความจุน้ำมัน: | 2 ลิตร |
| เน้น: | เครื่องมือเครื่องบด cnc,เครื่องบด cnc ภายใน |
||

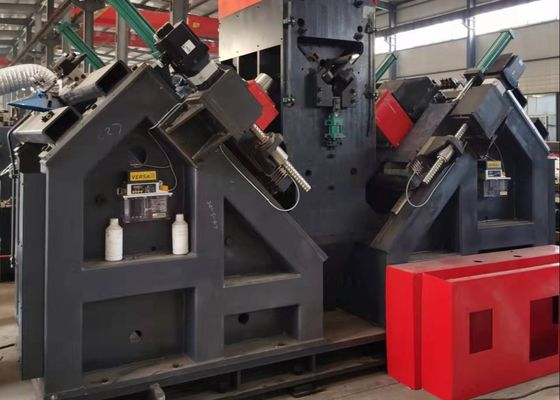

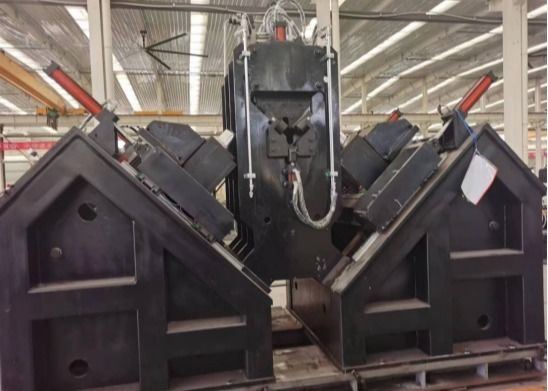

การขุดเจาะมุม CNC ทั้งหมดประมาณ 150kW และการทำเครื่องหมายบรรทัด 9 CNC Axes Hydraulic Station Cooling Air วิธีการ
การใช้ผลิตภัณฑ์:
อุปกรณ์นี้มีวัตถุประสงค์หลักสำหรับการขุดเจาะและประทับตราเหล็กมุมขนาดใหญ่ที่มีความแข็งแรงสูงที่ใช้ในหอคอยสายส่ง หลุมทั้งหมดที่จำเป็นสำหรับเหล็กมุมสามารถกลึงได้ในสายการผลิตนี้โดดเด่นด้วยคุณภาพของหลุมที่เหนือกว่าความแม่นยำตำแหน่งที่แม่นยำรวมถึงประสิทธิภาพการผลิตที่สูงและระดับอัตโนมัติ

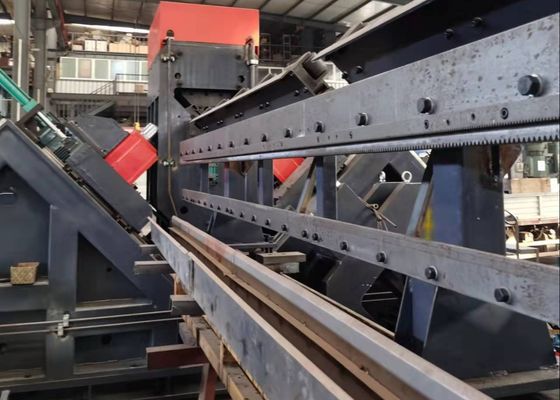

ความแม่นยำในตำแหน่งสูงในการทำหลุม อุปกรณ์ให้อาหารของสายการผลิตนี้ถูกขับเคลื่อนโดยเซอร์โวมอเตอร์ผ่านกลไกเกียร์และชั้นวางและติดตั้งแร็คตรวจจับเกียร์ตรวจจับและตัวเข้ารหัสการตรวจจับสำหรับข้อเสนอแนะความแม่นยำในตำแหน่งสร้างระบบควบคุมวงปิดเต็ม การเคลื่อนที่ของหัวการขุดเจาะตามทิศทางของปีกสองข้างของเหล็กมุมถูกขับเคลื่อนโดยมอเตอร์เซอร์โวผ่านสกรูลูกเพื่อให้มั่นใจถึงความแม่นยำในตำแหน่งสูงของรูบนชิ้นงานเหล็กมุม
ประสิทธิภาพการขุดเจาะสูงและคุณภาพการทำหลุมที่เหนือกว่า หน่วยขุดเจาะมีหัวเจาะหกชุด CNC หกชุดโดยมีชุดสามชุดที่จัดสรรให้กับแต่ละหน้าแปลนทั้งสองของเหล็กมุม รูที่มีเส้นผ่านศูนย์กลางเดียวกันและด้วยระยะทางปลายเดียวกันของหน้าแปลนทั้งสองสามารถเจาะได้พร้อมกันโดยหัวเจาะที่สอดคล้องกันในแต่ละด้าน แกนการขุดเจาะใช้แกนหมุนของไต้หวัน BT40 Precision Spindle (พร้อมการระบายความร้อนภายใน) และหัวเจาะใช้บิตสว่านคาร์ไบด์ซีเมนต์ ความเร็วในการตัดของบิตสว่านสูงถึง 200 ม./นาที (เทียบกับ 25-35 m/นาทีสำหรับการฝึกซ้อมการบิดเหล็กความเร็วสูงทั่วไป) ทำให้สามารถใช้งานได้อย่างรวดเร็ว เซอร์โวมอเตอร์ขับเคลื่อนหัวการขุดเจาะ CNC สำหรับการให้อาหารด้วยการสำรวจอย่างรวดเร็วของการฝึกซ้อมฟีดที่ทำงานและการหดกลับอย่างรวดเร็วควบคุมโดยระบบ CNC และเสร็จสมบูรณ์โดยอัตโนมัติ ตำแหน่งการเพิกถอนของการเจาะสามารถตั้งไว้ล่วงหน้าในคอมพิวเตอร์โฮสต์ลดจังหวะที่ไม่ได้ใช้งานและเพิ่มประสิทธิภาพการผลิตต่อไป ความทนทานของเส้นผ่านศูนย์กลางรูเจาะน้อยกว่า 0.1 มม. และพื้นผิวของหลุม (RA) น้อยกว่า 6.3 μmทำให้มั่นใจได้ว่าคุณภาพการประมวลผลรูสูง
(1) มอเตอร์แกนหมุนของหน่วยขุดเจาะใช้มอเตอร์อินเวอร์เตอร์คุณภาพสูงด้วยความเร็วแกนหมุนสูงสุดสูงถึง 6,000 R/นาที
(2) ความเร็วในการให้อาหารท่อเจาะประมาณ 40 เมตร/นาที (ปรับได้)
(3) ส่วนประกอบที่เน้นเช่นแกนหมุนได้รับการปลอมการรักษาความร้อนและการทดสอบแบบไม่ทำลายตามมาตรฐานทำให้มั่นใจได้ว่ามีความแข็งแรงเพียงพอความแข็งความแข็งความต้านทานการสึกหรอและความแข็งแรงของความเหนื่อยล้าสูง แกนหมุนมาจากแบรนด์ไต้หวันเช่น Jianchun หรือ Danquan
(4) เพื่อให้แน่ใจว่าความแม่นยำในการปฏิบัติงานของอุปกรณ์การโก่งตัวของแกนหมุนจะต้องน้อยกว่า 1/1000 ของช่วงภายใต้เงื่อนไขการโหลดสูงสุดทั้งหมด
(5) ระยะการให้อาหารแกนหมุนมีฟังก์ชั่นการชดเชยที่ปรับได้
(6) สวิตช์การเดินทางถูกติดตั้งที่ตำแหน่งขีด จำกัด บนและล่างของการเคลื่อนไหว collinear ของหัวพลังงานของหน่วยขุดเจาะเพื่อใช้เป็นขีด จำกัด การป้องกัน
(7) นอกเหนือจากการป้องกันสวิตช์ขีด จำกัด ที่ติดตั้งบนหัวเครื่องหน่วยแล้วระบบควบคุมยังติดตั้งการป้องกันขีด จำกัด แบบอ่อนสำหรับตำแหน่งขีด จำกัด
พารามิเตอร์หลัก:
| แบบอย่าง | adm2532 |
| ขนาดมุม (มม.) | 140*140*10 ~ 250*250*32 |
| สูงสุด ความยาวของวัตถุดิบ (M) | 14 |
| กำลังทำเครื่องหมาย (kn) | 1,000 |
| จำนวนกลุ่มตัวละคร | 1 |
| จำนวนตัวละคร | 18 |
| ขนาดตัวละคร (มม.) | 14*10*19 |
| ช่วงระยะทางที่แม่นยำ (มม.) | 50 ~ 220 (Stepless) |
| จำนวนการฝึกซ้อมในแต่ละด้าน | 3 (2 กลุ่มทั้งหมด 6 ทั้งหมด) |
| จำนวนใบมีดในแต่ละด้าน | 3 |
|
เรียวของแกนหมุน |
BT40 |
| สูงสุด เส้นผ่านศูนย์กลางการขุดเจาะ (มม.) | φ40 |
| สูงสุด ความเร็วในการหมุนของแกนหมุน (r/min) | 6,000 |
| เครื่องทำความเย็นสว่าน | MQL 360-2 (การระบายความร้อนแบบแห้ง) |
| หน่วยความเย็นความจุน้ำมัน | 2L |
| น้ำมันตัด | น้ำมันขนาดเล็กที่ใช้น้ำมันพืช (2000-25) |
| การสิ้นเปลืองเชื้อเพลิง | 5 ~ 50ml/h |
| ประเภทไดรฟ์รถเข็นซีเอ็นซี | AC Servo Motor, Rack และ Pinion Driving |
| สูงสุด ความเร็วในการให้อาหารของมุม (m/นาที) | 40 |
| วิธีการขับเคลื่อนการจัดแนว AB-Axis | คู่มือการเคลื่อนไหวเชิงเส้น; AC Servo Motor; Ball Screw Secondary Driving |
| สูงสุด สเก็ตบอร์ดความเร็วในการเดินทางของหัวเจาะ (m/นาที) | 10 |
| ประเภทไดรฟ์หัวเจาะ | คู่มือการเคลื่อนไหวเชิงเส้น; AC Servo Motor; Ball Screw Secondary Driving |
| สูงสุด ความเร็วในการให้อาหารของหัวเจาะ (m/นาที) | 14 |
| วิธีการทำงานแขนรถเข็น | ประเภทการยกแนวตั้ง |
| จำนวนกระบอกสูบทิปที่ด้านการปล่อย | 4 |
| วิธีการทำความเย็นสถานีไฮดรอลิก | ระบายความร้อนด้วยอากาศ |
| จำนวนแกนซีเอ็นซี | 9 |
| ความดันอากาศ (MPA) | 1 |
| พลังงานทั้งหมด | ประมาณ 150kW |
