การผลิตคุณภาพสูงสุดของประเทศจีนสำหรับการเจาะ CNC, การเจาะ, การตัด, การกัด, การขึ้นรูปเครื่องของมุม, คาน, แผ่นและครีบ!
ทำใหม่ ทำดี !
|
รายละเอียดสินค้า:
การชำระเงิน:
|
| เงื่อนไข: | เงื่อนไขใหม่ | การทำงาน: | การขุดเจาะและเลื่อย |
|---|---|---|---|
| จำนวนแกนขุดเจาะ: | 3 | แกนหมุน: | BT40 |
| กำลังมอเตอร์แกนหมุน: | 11kW | ความเร็วในการหมุน: | 200 ~ 3000 r/min |
| ช่วงเส้นผ่านศูนย์กลางการเจาะ: | φ5 ~ φ30 | ช่วงความยาวของชิ้นงานสำเร็จรูป: | 2000 ～ 12000 มม. |
| เน้น: | cnc tool grinding machine,cnc internal grinding machine |
||
BT40 การเจาะหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูกหุ้นกระดูก
วัตถุประสงค์ของสายการผลิต:

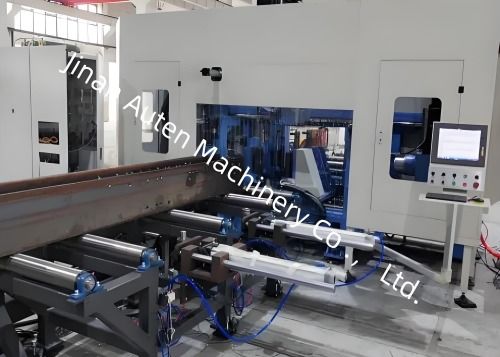

สายการผลิตนี้ถูกใช้เป็นหลักในการเจาะ, การตีพิมพ์, การเจาะและการตัดของเหล็กทรง H, เหล็กช่องและเหล็กอื่น ๆ

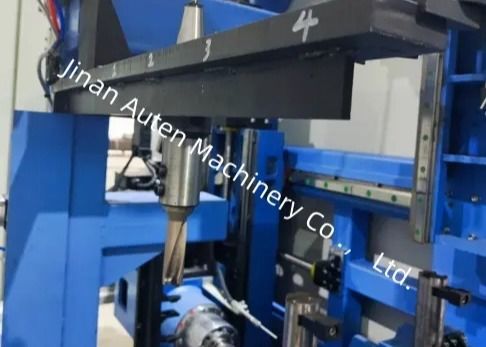

เครื่องเจาะใช้สปินเดลความเร็วสูง 3 ตัว BT40 ในการเจาะ 3 หน้าของเหล็ก แต่ละหน้ามี 1 สปินเดล และกระจกเครื่องมือแถวที่ตรงกันสามารถรองรับเครื่องมือได้ถึง 4 ชนิดสามารถปรับเปลี่ยนภาพวาด CAD เป็นโปรแกรมการประมวลผล; และสามารถทําการทํางานร่วมกันหลายเส้น และสามารถจัดทําการเจาะ, การทํางานของชิ้นงาน, การเปลี่ยนเครื่องมือ, การตั้งตําแหน่ง spindle และงานอื่น ๆ ได้อย่างสมเหตุสมผลเพื่อให้สองหรือสามในนั้นสามารถทําสําเร็จในเวลาเดียวกันการปรับปรุงประสิทธิภาพการผลิต
โฮสต์การตัดใช้เล็บเล็บในการตัดเหล็กไปถึงความยาวที่กําหนด
สายการผลิตนี้มีอินเตอร์เฟซการสื่อสารเพื่ออํานวยความสะดวกให้กับลูกค้าในการจัดการระบบในอนาคตของสายการผลิต
โครงสร้างและการตั้งค่าสายการผลิต:
สายการผลิตนี้ประกอบด้วยสองส่วนใหญ่: สายการผลิตเจาะและสายการผลิตเจาะ ส่วนไฟฟ้ายังแบ่งออกเป็นสองส่วนที่ควบคุมการเจาะและการเจาะตามลําดับสองส่วนสามารถทํางานเป็นอิสระและสามารถสื่อสารกับกันและกันผ่านรถบัส
ส่วนประกอบ:
สายการผลิตนี้ประกอบด้วยส่วนใหญ่เป็นตารางวัสดุขวางที่บรรทุก เครื่องเจาะ 3 มิติ เครื่องเจาะหลักช่องอาหารเจาะ 3 มิติ เครื่องเจาะ 3 มิติ เครื่องเจาะ 3 มิติ เครื่องเจาะ 3 มิติระบบเย็นระบบไฮดรอลิก ระบบปนูเมติก ระบบหล่อลื่น ระบบไฟฟ้า และส่วนอื่นๆ
สายการผลิตใช้เตียงคงที่และโครงสร้างชิ้นงานเคลื่อนที่ที่เหมาะสําหรับการผลิตอัตโนมัติ
1. โต๊ะบรรทุกวัสดุแนวราบ
มันประกอบด้วยพานโต๊ะวัสดุ, สายขนส่งโซ่, เครื่องยนต์ลด, ฯลฯ, ซึ่งใช้ในการขนส่งเหล็กไปยังช่องอาหาร.
ตารางวัสดุฝากแบบแนวราบเชื่อมต่อกับเครื่องขัดตรงที่ลูกค้าซื้อ
2. ช่องอาหารเจาะสามมิติ
ช่องอาหารการเจาะสามมิติใช้ม้วนพลังงานเพื่อเชื่อมต่อกับเครื่องขัดตรงที่สถานที่ของลูกค้า, ยอมรับโปรไฟล์ขัดตรงและส่งมันโดยอัตโนมัติไปยังตําแหน่ง clamp ของรถขนอาหาร. ความสูงของระนาบบนของม้วนในแผนนี้คือ 800 มมจากพื้น หากความสูงของเครื่องขัดตรงแตกต่างกัน ผู้ใช้ควรปรับมันช่องอาหารที่ใช้ในการขนชิ้นงานที่จะได้รับการแปรรูปสวิทช์ไฟฟ้าแสงถูกติดตั้งที่ปลายด้านหน้าของช่องทางเพื่อตรวจจับปลายด้านหน้าของชิ้นงานและกําหนดมาตรฐานการประมวลผลในทิศทาง Xอุปกรณ์ผลักดันด้านกดชิ้นงานอย่างแน่นและ leaned ลงกับม้วนการวางตําแหน่งด้านเพื่อบรรลุตําแหน่งหยาบของชิ้นงานในทิศทาง Y.
หลักSรายละเอียด:
| ปริมาตร | มูลค่า | |
| ขนาดของชิ้นงาน | ระยะความกว้าง | ขนาด 150 ∼ 1250 มิลลิเมตร |
| ระยะความสูง | ขนาด 100 ∼ 600 มม. | |
| ระยะความยาวของวัตถุดิบ | ราคาโรงงาน | |
| ระยะความยาวของชิ้นงานเสร็จ | ราคาโรงงาน | |
| หมุนเจาะ | จํานวนสปินด์เจาะ | 3 |
| เครื่องขัดสปินด์บอร์ | NT1 การประมวลผล | |
| พลังงานของมอเตอร์สปินด์ | 11kW | |
| ความเร็วหมุน | 200 ~ 3000 รอบ / นาที | |
| ระยะความกว้างของการเจาะ | φ5 ~ φ30 | |
| แกน CNC | พลังงานของมอเตอร์เซอร์โว X-axis | ประมาณ 4.4kW |
| ความเร็วสูงสุดในแกน X | 40m/min | |
| พลังงานของมอเตอร์เซอร์โวสําหรับการเจาะแกนตําแหน่งแนวราบ | ประมาณ 1.5kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ของแกนการปั่นแนวราบ | ประมาณ 2kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งแนวราบ | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกัล | ประมาณ 3kW | |
| ความเร็วสูงสุดของแกนการวางตําแหน่งตั้งตั้ง | 10m/min | |
| พลังงานของมอเตอร์เซอร์โวเวอร์ติกอล อ๊อฟท์เอชซ์ในการเจาะ | ประมาณ 3kW | |
| ความเร็วสูงสุดของการเจาะแกนอาหารตั้ง | 10m/min | |
| หนังสือพิมพ์เครื่องมือ | จํานวน | 3 ชุด |
| ประเภท | ประเภทในสาย | |
| จํานวนเครื่องมือ | 4 x 3 | |
| หน่วยเครื่องหมายไฮดรอลิก | จํานวนตัวอักษร | 36 |
| ขนาดตัวอักษร | Φ10 | |
